42闭环步进电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°


技术规格

型 号

电压

电流

电阻

电感

   最大静力矩

引线

转子转动惯量

重量

机身长



V

A

Ω

mH

Oz-in

kg-cm



g-cm²

Kg

mm

42BH001-1000

2.8

1.33

2.1

4.2

30

2.2

4

35

0.22

33

42BH002-1000

2.8

1.68

1.65

4

50

3.6

4

54

0.28

39

42BH003-1000

2.8

1.68

1.65

4.1

62

4.4

4

68

0.35

47

42BH004-1000

3.6

1.7

1.8

6.0

85

6.0

4

80

0.48

60

 备注:电机参数和出线方式可按客户要求定制

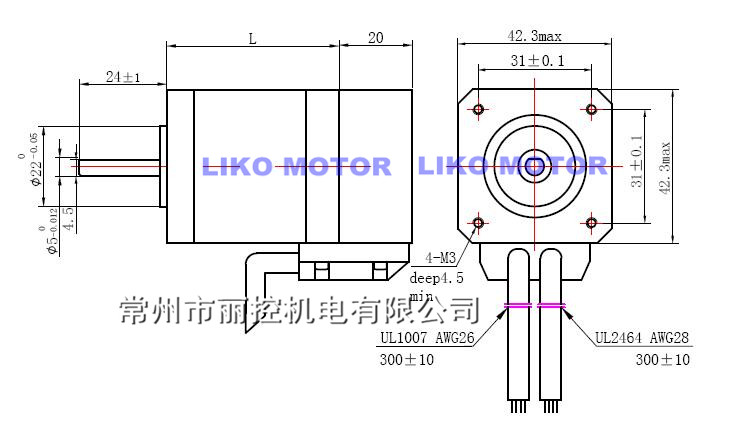

机械尺寸




编码器接线方式

颜色

绿

信号

5V

GND

A+

A-

B+

B-



电机接线方式
