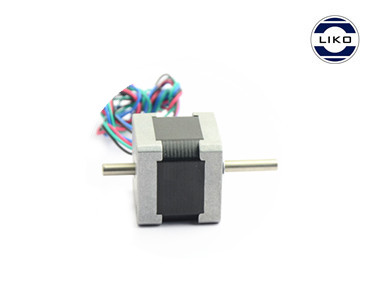

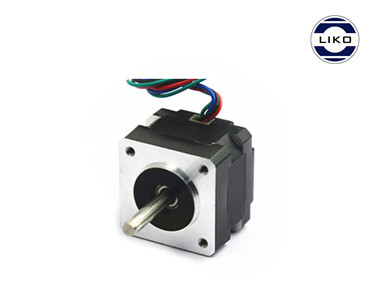

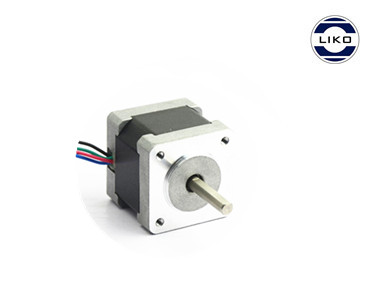

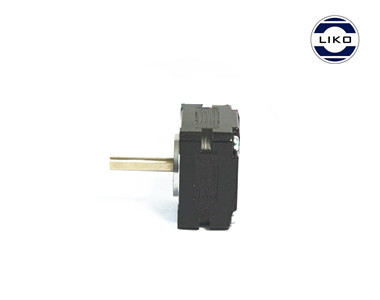

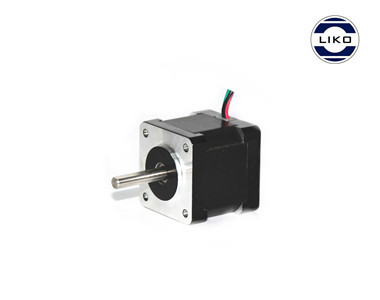

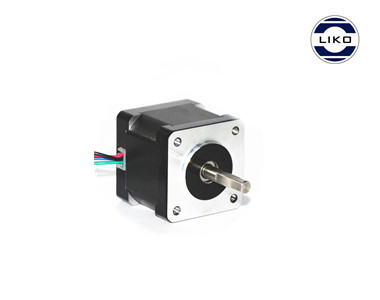

35系列两相步进电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°

技术规格

型 号

电压

电流

电阻

   最大静力矩

引线

转子转动惯量

重量

机身长(L)

单出轴

双出轴

V

A

Ω

Oz-in

kg-cm



g-cm²

Kg

mm

35BYGH20-0404A

35BYGH20-0404B

10

0.4

25

7

0.5

4

8

0.1

20

35BYGH26-0804A

35BYGH26-0804B

3.8

0.8

4.8

11

0.8

4

10

0.12

26

35BYGH28-0754A

35BYGH28-0754B

3.2

0.75

4.3

11

0.8

4

10

0.14

28

35BYGH28-0504A

35BYGH28-0504B

10

0.5

20

14

1.0

4

10

0.14

28

35BYGH34-0406A

35BYGH34-0406B

10

0.4

25

17

1.2

6

14

0.17

34

35BYGH36-1004A

35BYGH36-1004B

2.7

1

2.7

19

1.4

4

14

0.18

36

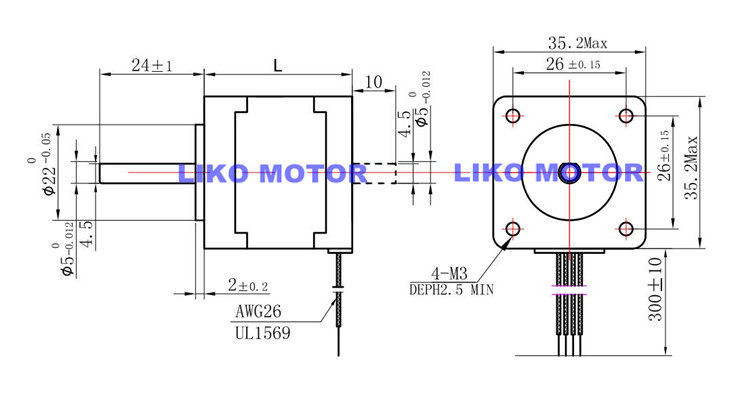

 机械尺寸





 *电机参数以及出轴样式可根据客户要求定制

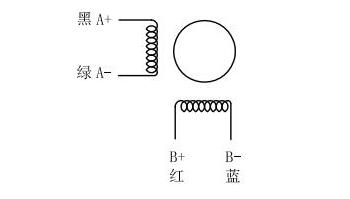

 接线方式
