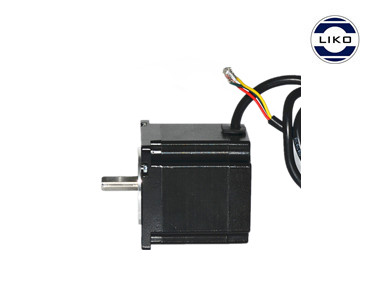

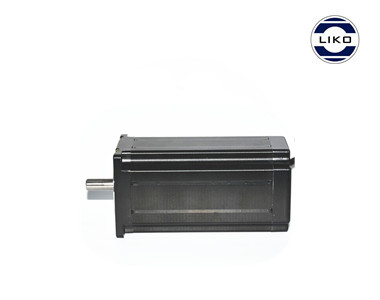

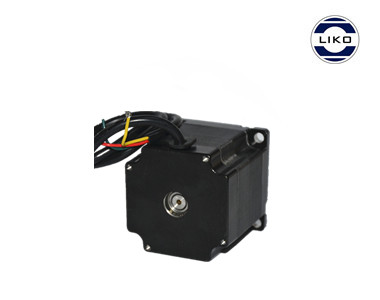

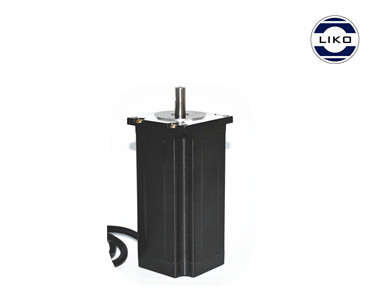

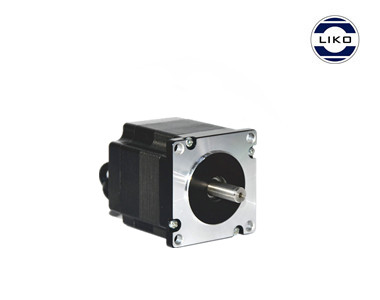

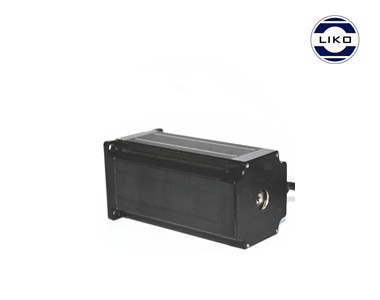

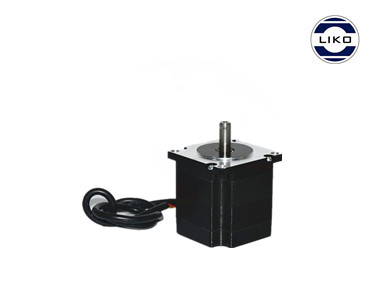

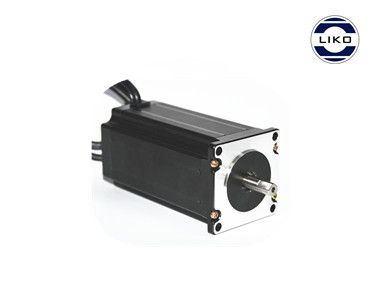

57系列三相步进电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°


技术规格

型号

保持力矩

电流

电阻

基本步距角

转动惯量

重量

机身长


Nm

A

Ω

°

gfcm²

kg

mm

57BYGH341-5203A

0.45

5.2

0.3

1.2°

100

0.5

41

57BYGH356-5803A

0.9

0.95

0.5

1.2°

220

0.75

56

57BYGH376-5803A

1.5

5.8

0.6

1.2°

380

1.1

76

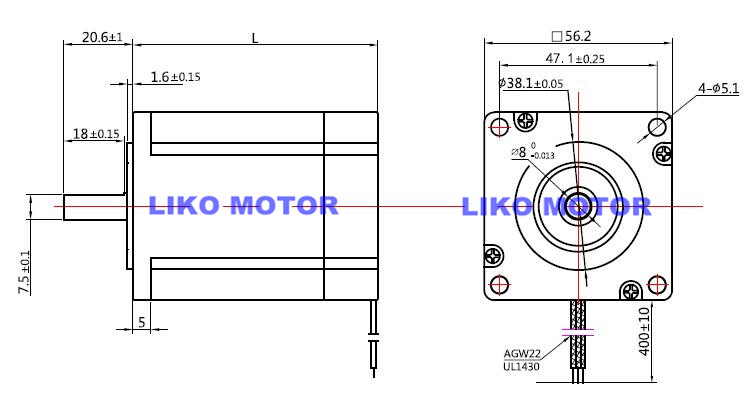

机械尺寸



*电机参数以及出轴样式可根据客户要求定制

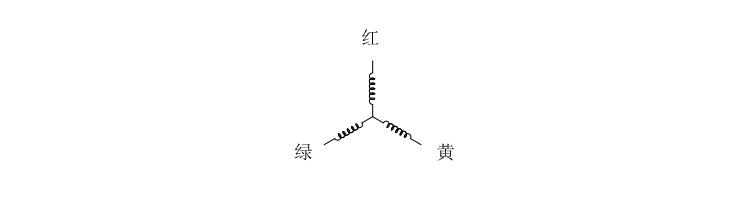

接线方式
