110系列三相步进电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°


技术规格

型号

保持力矩

电流

电阻

基本步距角

转动惯量

重量

机身长


Nm

A

Ω

°

gfcm²

kg

mm

110BYGH3100-5006A

13

5

1.0

1.2 °

5500

5

100

110BYGH3150-5006A

22

5

1.4

1.2 °

11000

8.5

150

110BYGH3200-5006A

28

5

2.0

1.2 °

15000

11.8

200


机械尺寸

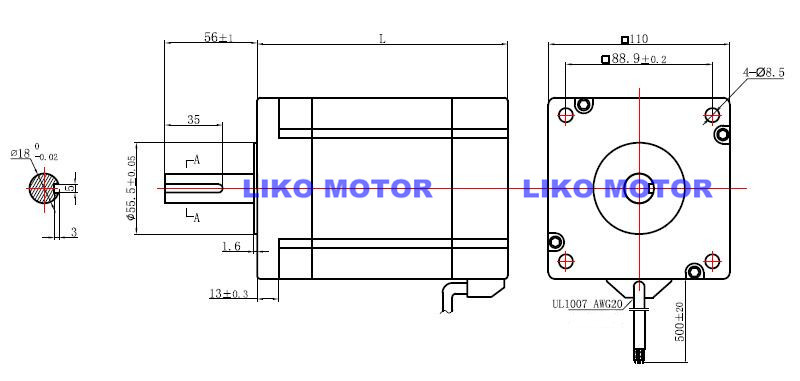

长轴款

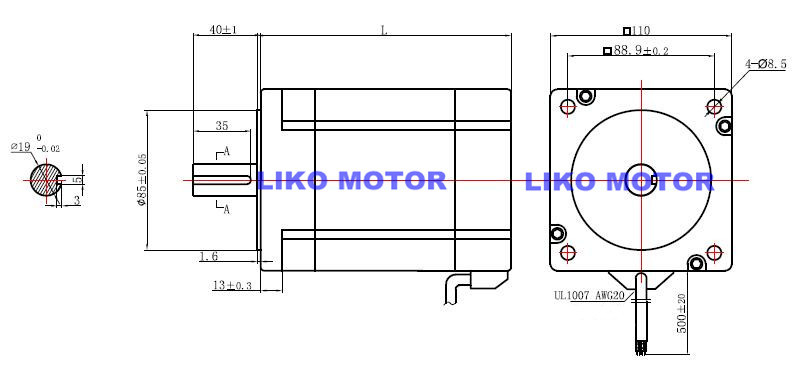

短轴款



*电机参数以及出轴样式可根据客户要求定制

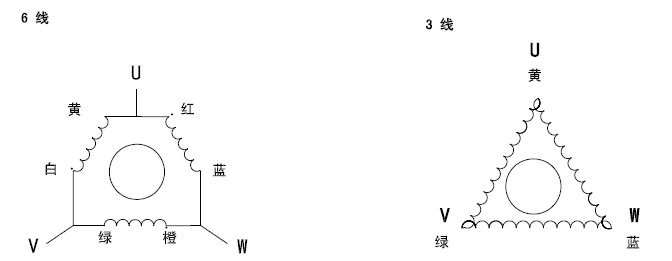

接线方式
