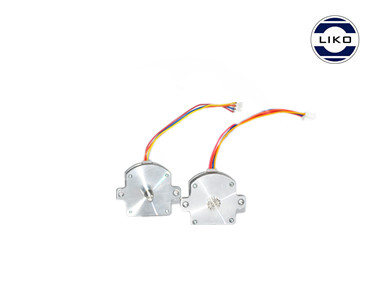

超薄步进电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°



备注:

图片产品以及具体尺寸图为常规款,仅供参考。

出轴样式,长度,参数均支持按照客户要求定制。

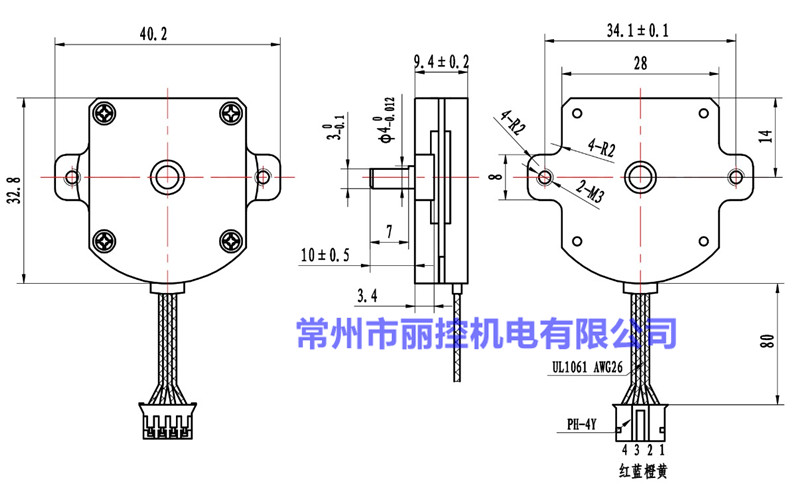

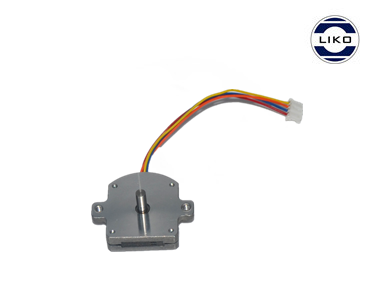

28系列光轴超薄款规格

型号

力矩

电流

电阻

电压

电感

机身长



(Kg.cm)

(A)

(Ω)

(V)

(mH)

(mm)

28BYGH10-0304A

0.18

0.3

3.2

1.08

0.7

9.4


洗扁款

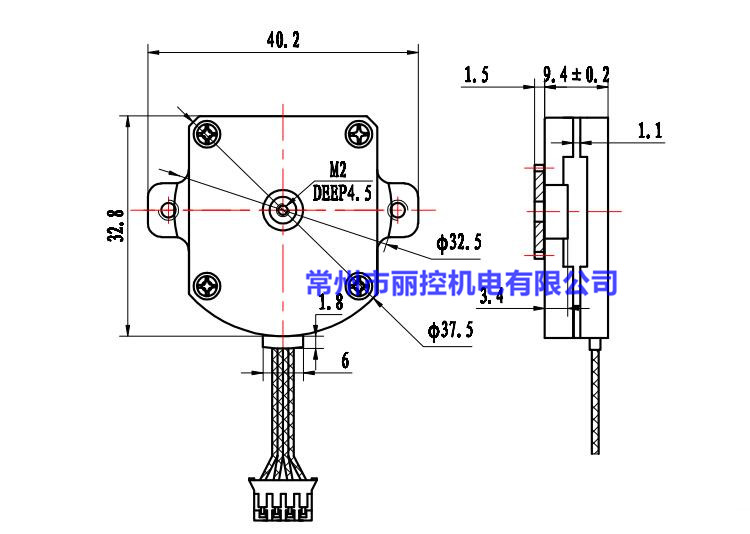

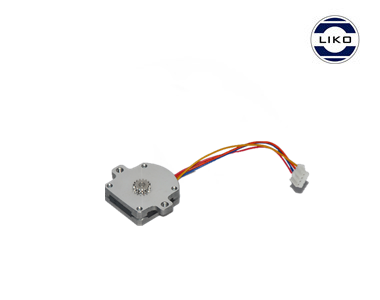

28系列配齿轮超薄款规格

型号

力矩

电流

电阻

电压

电感

机身长



(Kg.cm))

(A)

(Ω)

(V)

(mH)

(mm)

28BYGH10-0304A-CL16

0.18

0.3

3.2

1.08

0.7

9.4




 齿轮参数 (可定制)

齿数
16
模数
0.5
压力角
20°
外径
φ9

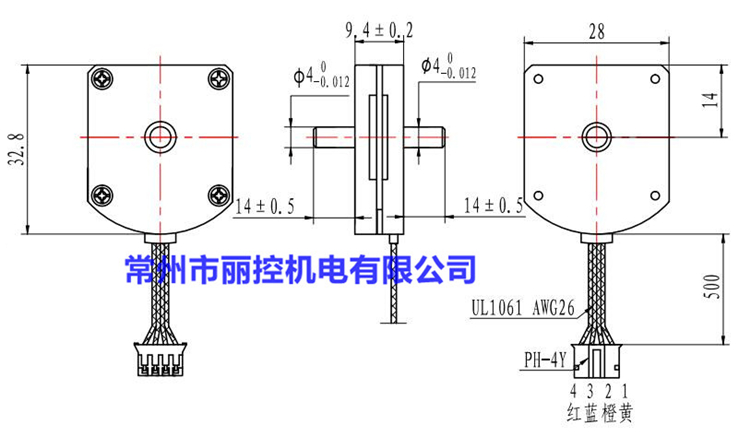

28系列双轴超薄款规格

型号

力矩

电流

电阻

电压

电感

机身长



(Kg.cm))

(A)

(Ω)

(V)

(mH)

(mm)

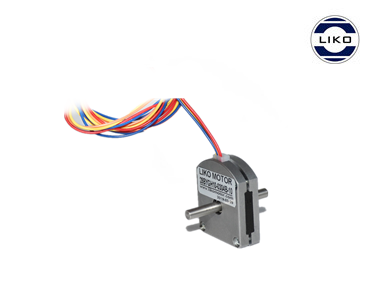

28BYGH10-0304B

0.18

0.3

3.2

1.08

0.7

9.4

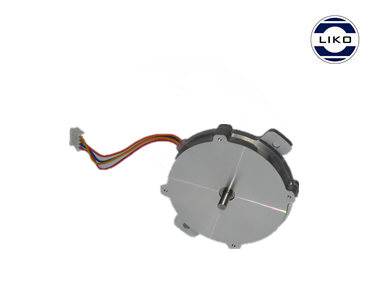

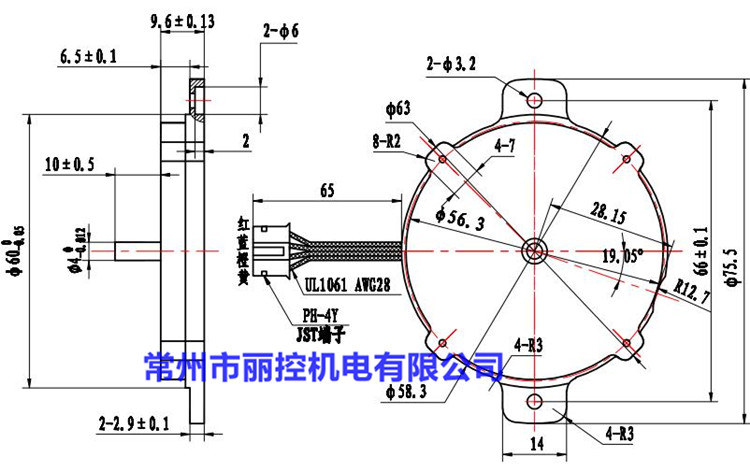

57系列光轴超薄款规格

型号

力矩

电流

电阻

电压

电感

机身长



(Kg.cm))

(A)

(Ω)

(V)

(mH)

(mm)

57BYGH10-0804A

0.6

0.8

3.5

2.8

1.8

9.6

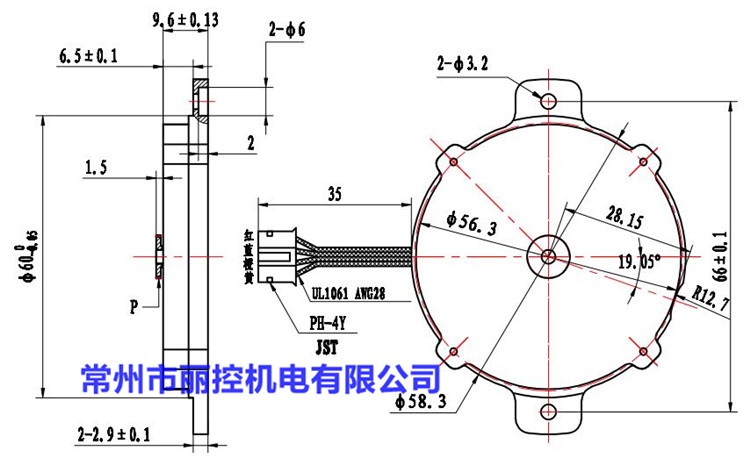

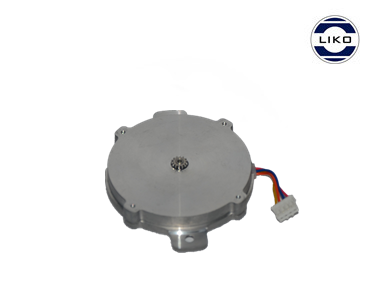

57系列配齿轮超薄款规格

型号

力矩

电流

电阻

电压

电感

机身长



(Kg.cm))

(A)

(Ω)

(V)

(mH)

(mm)

57BYGH10-0804A-CL14

0.6

0.8

3.5

2.8

1.8

9.6

 齿轮参数 (可定制)

齿数
14
模数
0.4
压力角
20°
外径
φ6.4

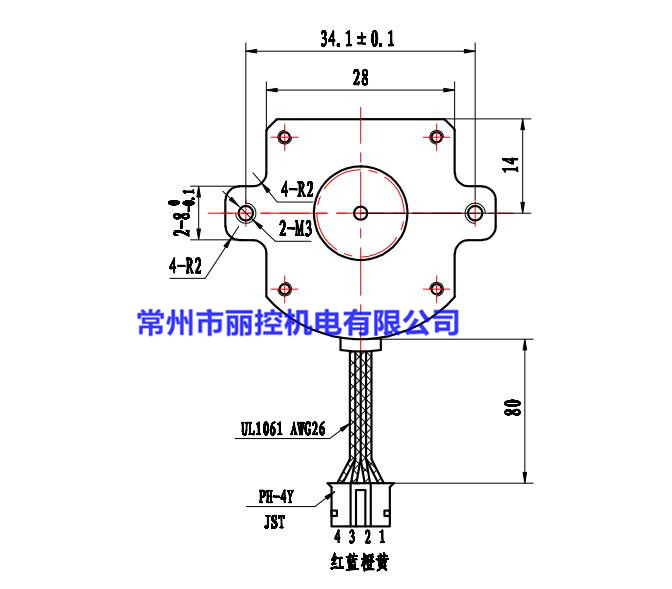

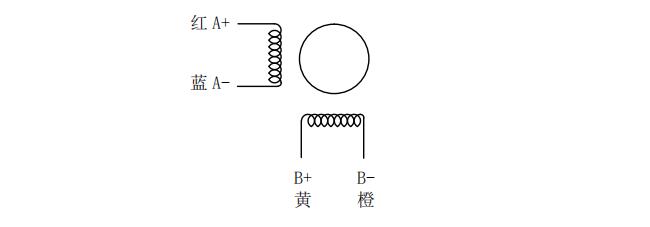

接线方式
