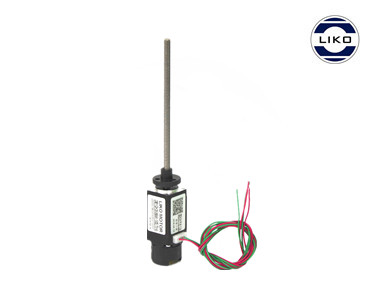

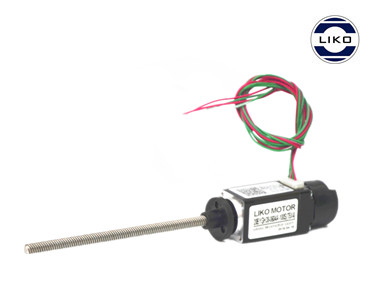

项目 |
规格 |
|
步距角精度 |
±5% |
|
电阻精度 |
±10% |
|
电感精度 |
±20% |
|
温升 |
80℃Max. |
|
环境温度 |
-10℃-+50℃ |
|
绝缘电阻 |
100MΩMin.500 VDC |
|
介电强度 |
500VAC |
|
转轴径向跳动 |
0.06Max.(450 g-load) |
|
转轴轴向跳动 |
0.08Max.(450 g-load) |
|
绝缘等级 |
Class B 130° |
技术规格
|
型 号 |
电压 |
电流 |
电阻 |
电感 |
最大静力矩 |
引线 |
转子转动惯量 |
重量 |
机身长(L) |
|
|
|
V |
A |
Ω |
mH |
Oz-in |
kg-cm |
|
g-cm² |
Kg |
mm |
|
20BYGH30-0604A |
3.9 |
0.6 |
6.5 |
1.7 |
2.5 |
0.18 |
4 |
2 |
0.06 |
30 |
|
20BYGH33-0604A |
3.9 |
0.6 |
6.5 |
2.2 |
2.8 |
0.2 |
4 |
2 |
0.07 |
33 |
|
20BYGH38-0604A |
10 |
0.6 |
10 |
5.5 |
5.6 |
0.4 |
4 |
3.5 |
0.08 |
38 |
|
丝杆直径(mm) |
导程(mm) |
步长(mm) |
|
丝杆直径(mm) |
导程(mm) |
步长(mm) |
|
5 |
2 |
0.01 |
|
5 |
4 |
0.02 |
|
4.76 |
0.635 |
0.003175 |
5 |
5.08 |
0.0254 |
|
|
3.5 |
0.61 |
0.003 |
5 |
8 |
0.04 |

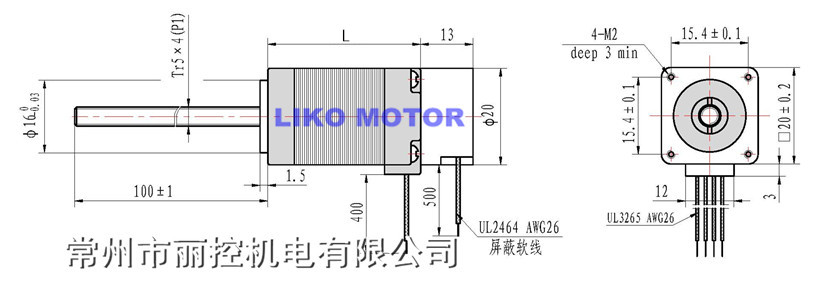

机械尺寸
备注：尺寸图丝杆为T5*4,仅供参考，可自行选配丝杆规格。

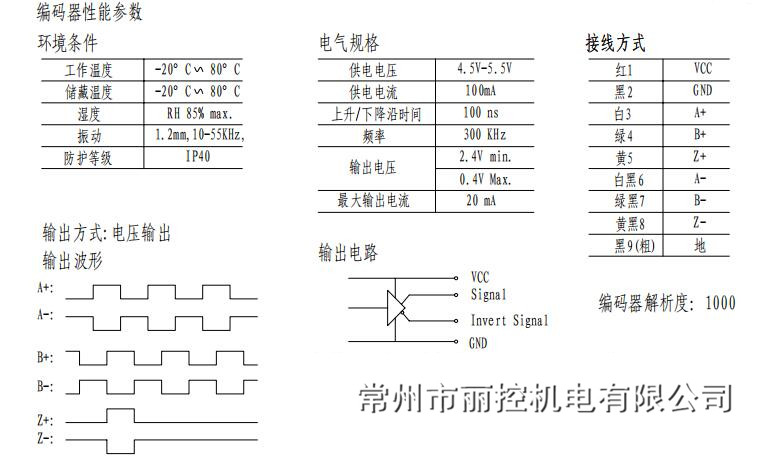

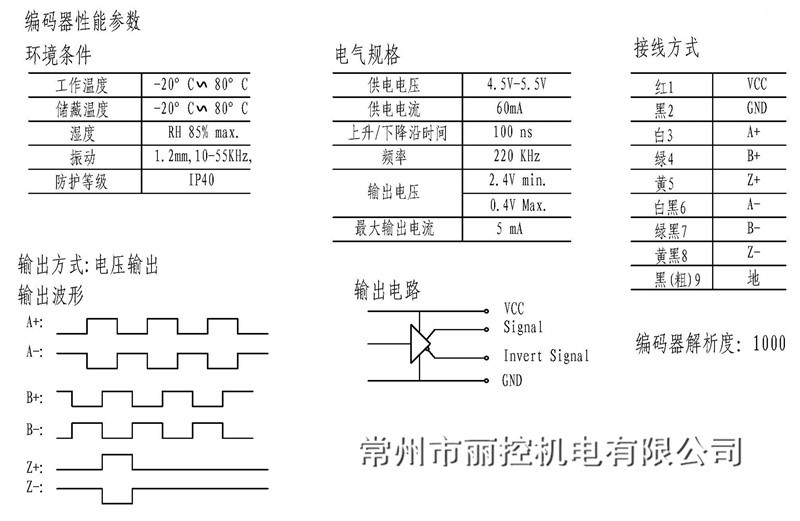

编码器规格

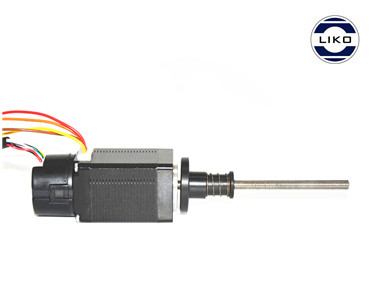

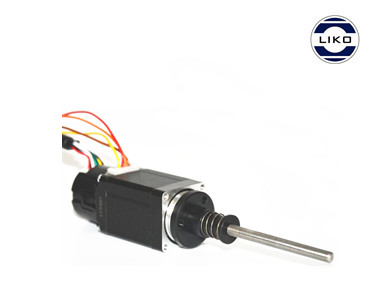

28直线闭环电机系列
|
型 号 |
电压 |
电流 |
电阻 |
电感 |
最大静力矩 |
引线 |
转子转动惯量 |
重量 |
机身长 |
|
|
|
V |
A |
Ω |
mH |
Oz-in |
kg-cm |
|
g-cm² |
Kg |
mm |
|
28BYGH32-0956A |
2.66 |
0.95 |
2.8 |
1 |
6 |
0.43 |
4 |
9 |
0.11 |
32 |
|
28BYGH32-0674A |
3.8 |
0.67 |
5.6 |
4.2 |
8.3 |
0.6 |
4 |
9 |
0.11 |
32 |
|
28BYGH45-0956A |
3.2 |
0.95 |
3.4 |
1.2 |
10.4 |
0.75 |
4 |
12 |
0.14 |
45 |
|
28BYGH45-0674A |
4.6 |
0.67 |
6.8 |
4.9 |
13.2 |
0.95 |
4 |
12 |
0.14 |
45 |
|
28BYGH51-0956A |
4.4 |
0.95 |
4.6 |
1.4 |
12.5 |
0.9 |
4 |
18 |
0.2 |
51 |
|
28BYGH51-0674A |
6.2 |
0.67 |
9.2 |
5.7 |
16.7 |
1.2 |
4 |
18 |
0.2 |
51 |
|
丝杆直径(mm) |
导程(mm) |
步长(mm) |
|
丝杆直径(mm) |
导程(mm) |
步长(mm) |
|
5 |
2 |
0.01 |
|
4.76 |
0.635 |
0.003175 |
|
5.56 |
4.8768 |
0.024 |
6.35 |
2 |
0.01 |
|
|
8 |
8 |
0.04 |
6.5 |
3 |
0.015 |

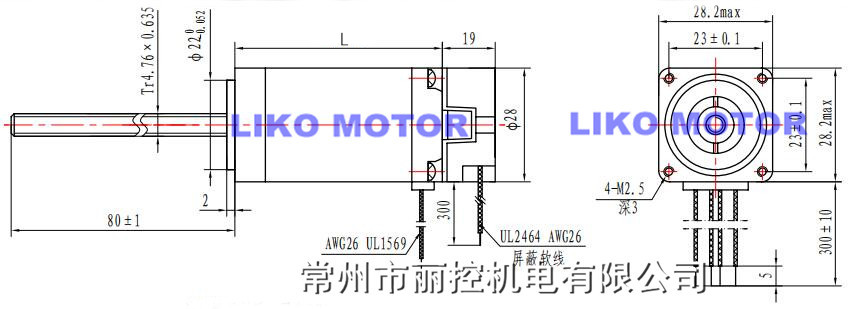

机械尺寸
备注：尺寸图里丝杆规格为T4.76*0.635,仅供参考，其他规格都可以选配。

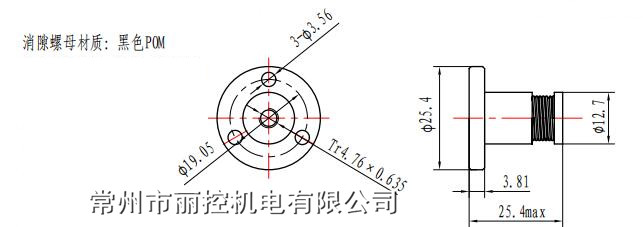

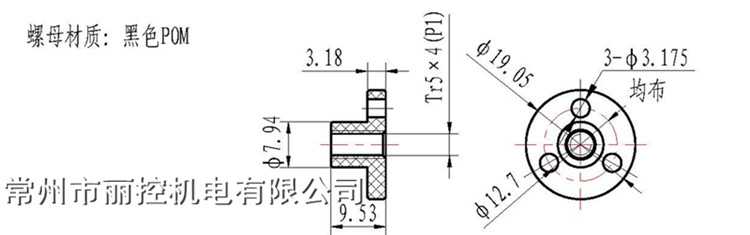

消隙螺母为选配
编码器规格
