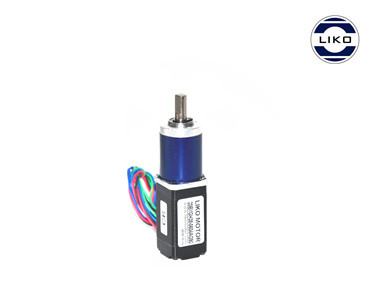

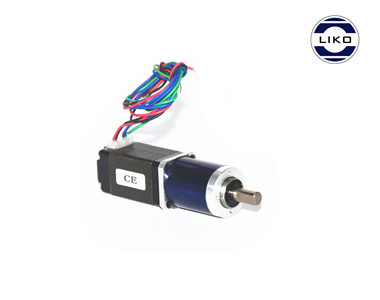

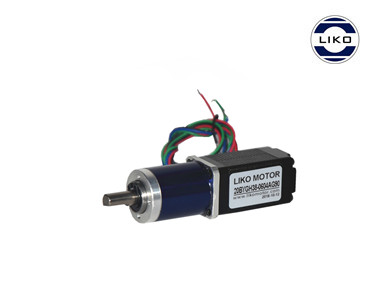

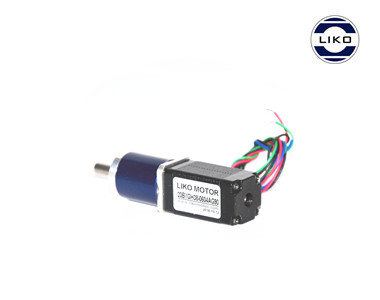

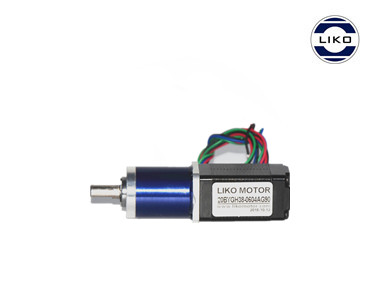

20行星减速步进电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°


技术规格

型 号

电压

电流

电阻

电感

   最大静力矩

引线

转子转动惯量

重量

机身长

(Ld)



V

A

Ω

mH

Oz-in

kg-cm



g-cm²

Kg

mm

20BYGH28-0204A

4.8

0.2

24

8

2.2

0.16

4

1.8

0.05

28

20BYGH30-0604A

3.9

0.6

6.5

1.7

2.5

0.18

4

2

0.06

30

20BYGH33-0604A

3.9

0.6

6.5

2.2

2.8

0.2

4

2

0.07

33

20BYGH38-0604A

10

0.6

10

5.5

5.6

0.4

4

3.5

0.08

38


减速箱规格

 减速比

X:1

4

5

16

19

22

64

76

90

107

 精确减速比

X:1

4

4.75

16

19

22.56

64

76

90.25

107.17

 传动级数

#

1

1

2

2

2

3

3

3

3

 齿轮箱额定允许输出力矩

kg.cm

5

5

7

7

7

9

9

9

9

 齿轮箱瞬间允许输出最大力矩

kg.cm

10

10

15

15

15

20

20

20

20

 齿轮箱长度  L

mm

21

21

26

26

26

31

31

31

31


机械尺寸

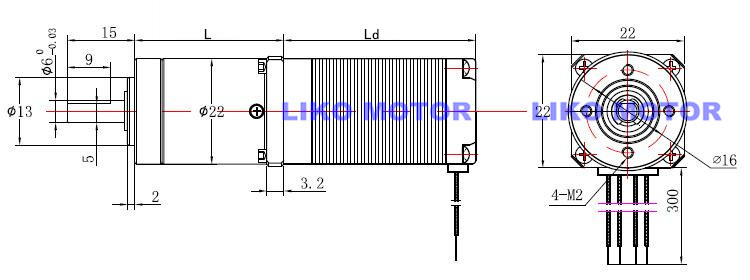

轴径6MM(推荐)

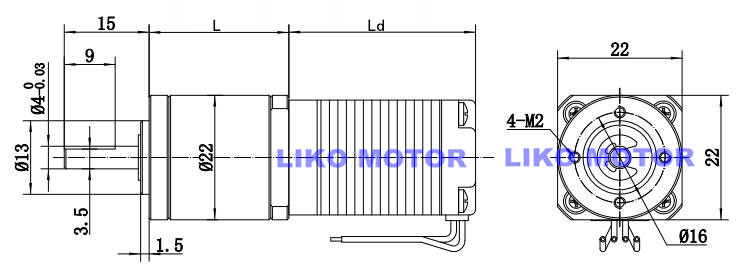

径4mm

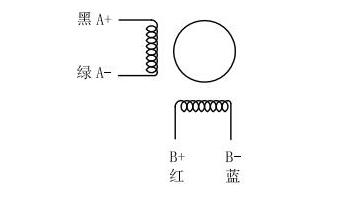

接线方式
