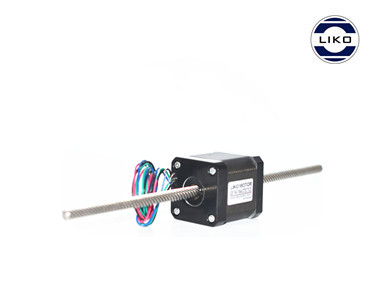

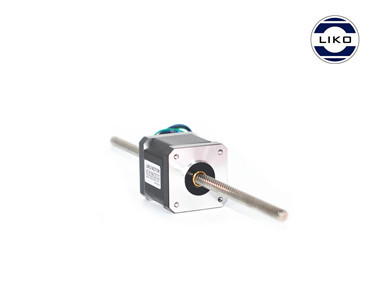

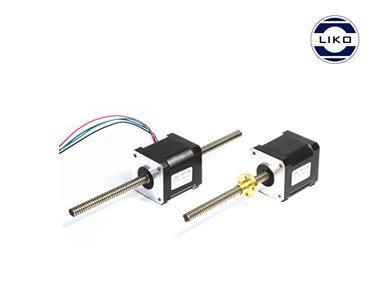

42系列直线步进电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°

技术规格

型 号

电压

电流

电阻

电感

保持力矩

转动惯量

重量

机身长

外部驱动式/贯通式

(100为丝杆长度,可定制)

V

A

Ω

mH

Kg.cm

G.cm²

Kg

mm

42BYGH33-0404A-100S/GT100

9.6

0.4

30

15

1.58

35

0.22

33

42BYGH33-1334A-100S/GT100

2.8

1.33

2.1

2.5

2.2

35

0.22

33

42BYGH39-0404A-100S/GT100

12

0.4

30

30

2.59

54

0.28

39

42BYGH39-1684A-100S/GT100

2.8

1.68

1.65

3.2

3.6

54

0.28

39

42BYGH47-0404A-100S/GT100

12

0.4

30

25

3.17

68

0.35

47

42BYGH47-1684A-100S/GT100

2.8

1.68

1.65

2.8

4.4

68

0.35

47

丝杆直径(mm)

导程(mm)

步长(mm)


丝杆直径(mm)

导程(mm)

步长(mm)

8

8

8


6.35

2

0.01

8

2

0.01

6.5

3

0.015

8

20

0.1

8

4

0.02

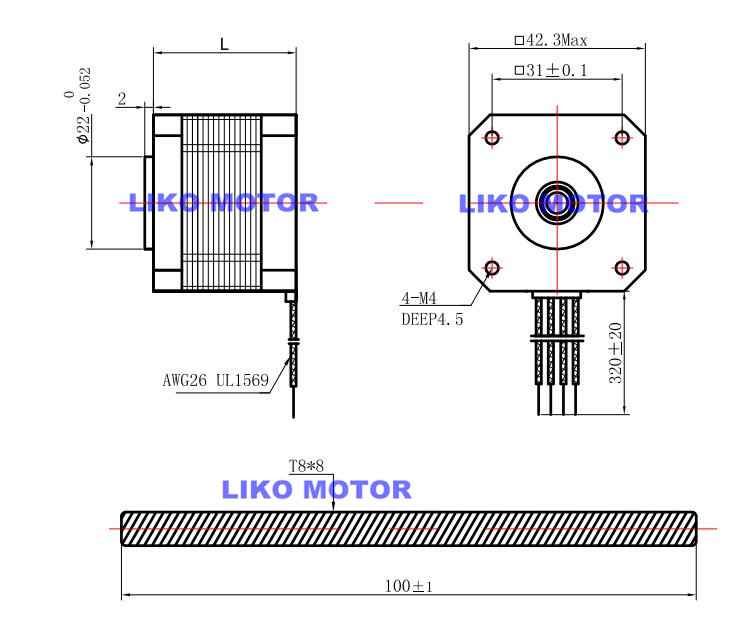

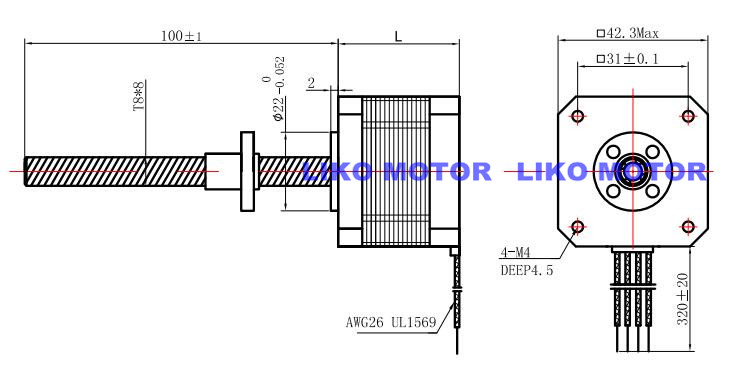

机械尺寸

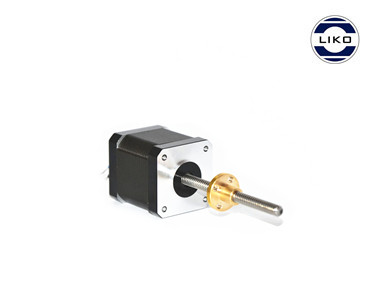

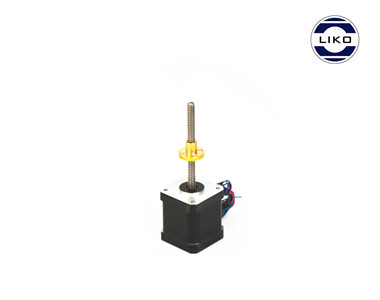

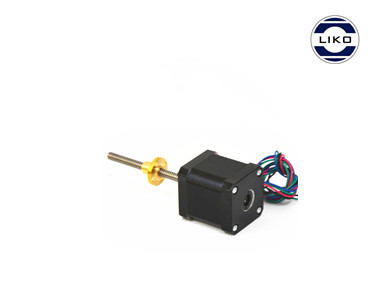

外部驱动式

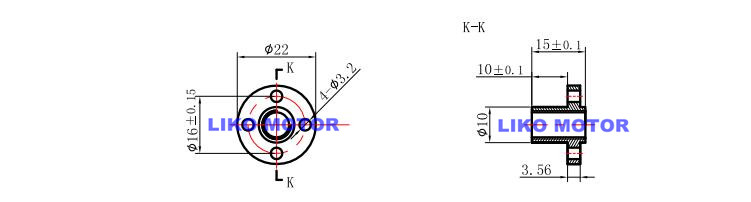

 螺母材质:黄铜




 *电机参数以及丝杆长度、直径导程规格、螺母均可按要求定制

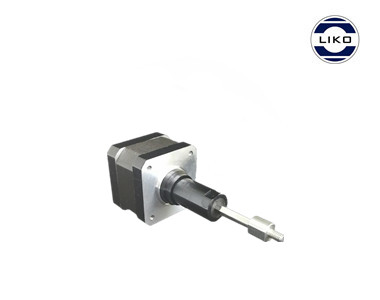

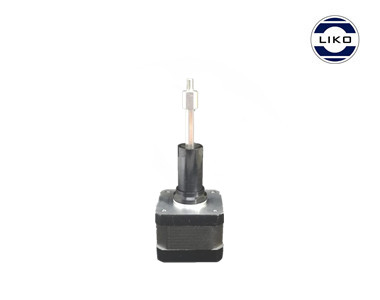

贯通式



 *电机参数以及丝杆长度、直径导程规格均可按要求定制

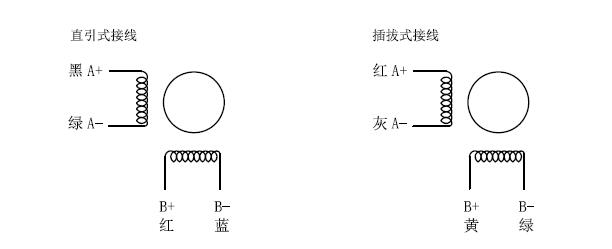

接线方式
