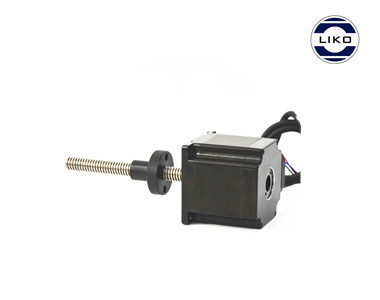

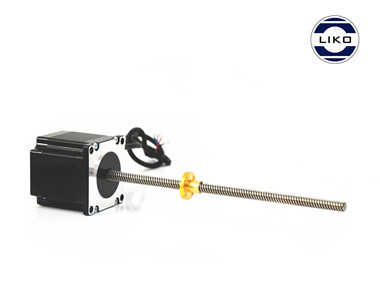

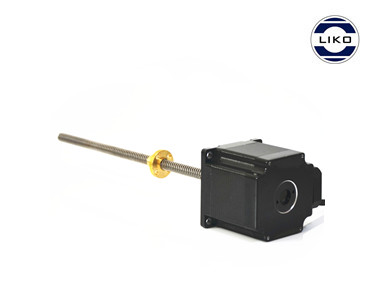

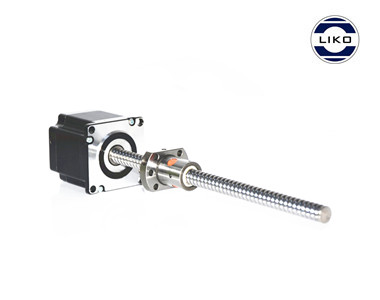

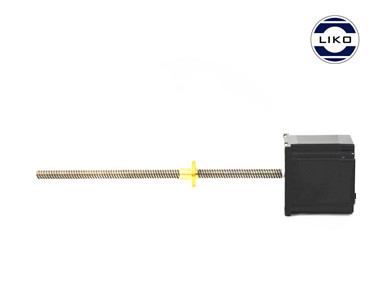

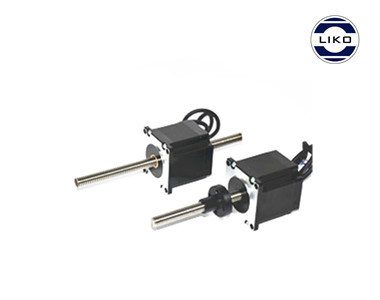

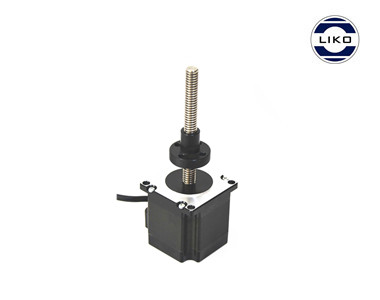

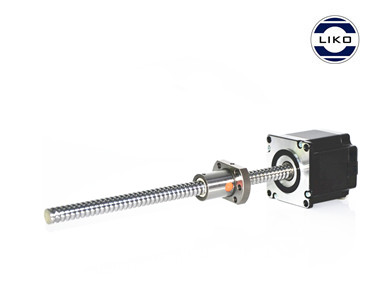

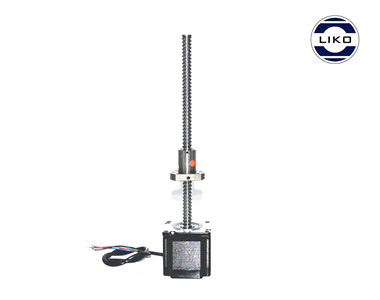

57系列直线步进电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°

技术规格

型号

保持力矩

电流

电阻

步距角

转动惯量

重量

机身长



外部驱动式 /贯通式

100为丝杆长度,可定制)


Nm

A

Ω


G.cm²

kg

mm

57BYGH255-2004A-100S/GT100

1

2

1.6

1.8 °

200

0.7

55

57BYGH255-3004A-100S/GT100

1

3

0.7

1.8 °

200

0.7

55

57BYGH262-3004A-100S/GT100

1.2

3

0.8

1.8 °

300

0.85

62

57BYGH280-2004A-100S/GT100

2

2

2.5

1.8 °

480

1.15

76

57BYGH280-3004A-100S/GT100

2

3

1

1.8 °

480

1.15

76

57BYGH280-4004A-100S/GT100

2

4

0.65

1.8 °

480

1.15

76

丝杆直径(mm)

导程(mm)

步长(mm)


丝杆直径(mm)

导程(mm)

步长(mm)

8

8

0.04


8

4

0.02

8

20

0.1

10

20

0.1

10

2

0.01

10

4

0.02

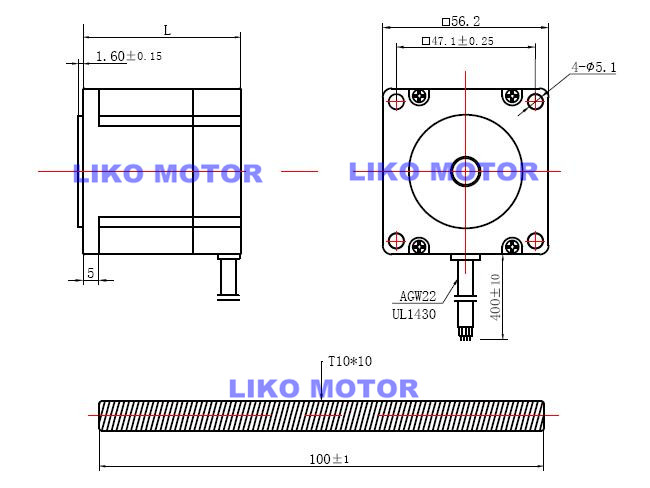

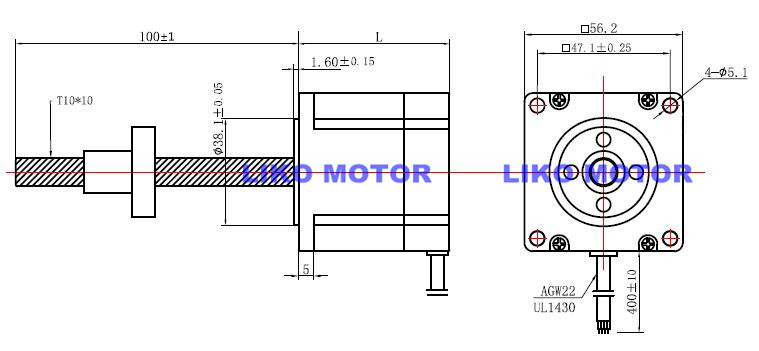

机械尺寸

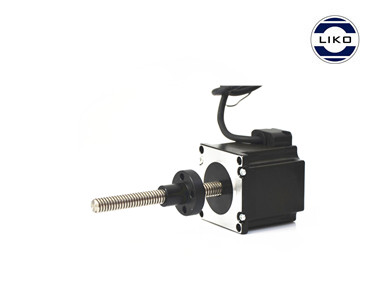

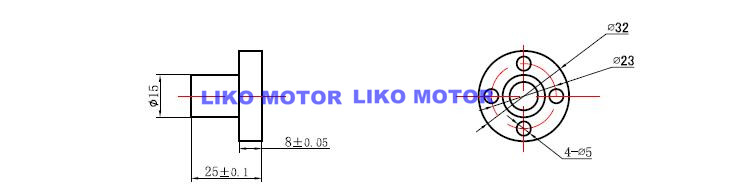

外部驱动式



 螺母材质:POM




 *电机参数以及丝杆长度、直径导程规格、螺母均可按要求定制

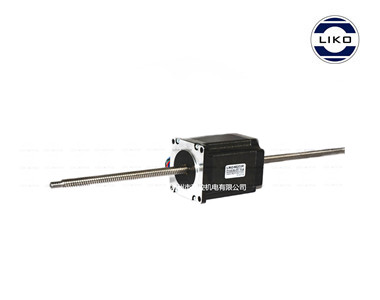

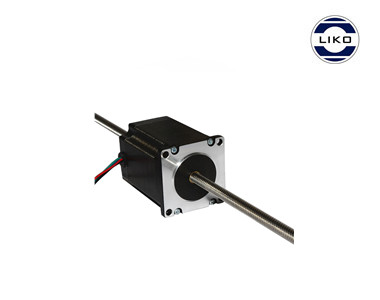

贯通式





 *电机参数以及丝杆长度、直径导程规格均可按要求定制

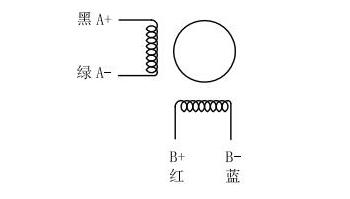

接线方式
