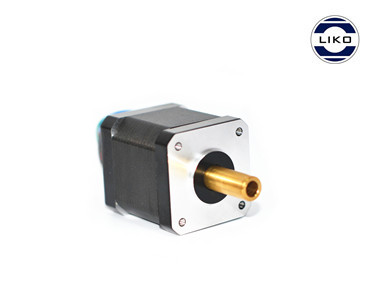

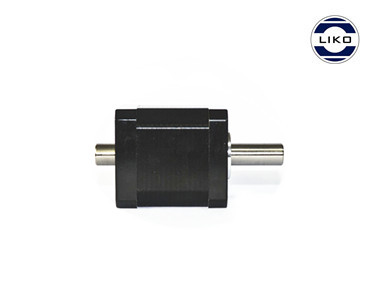

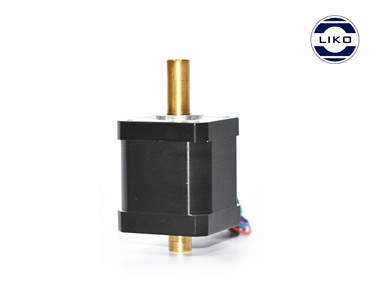

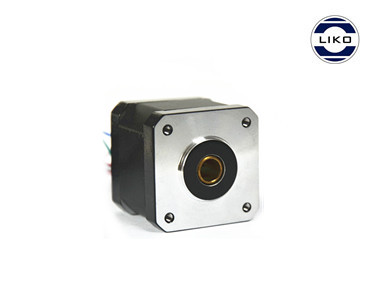

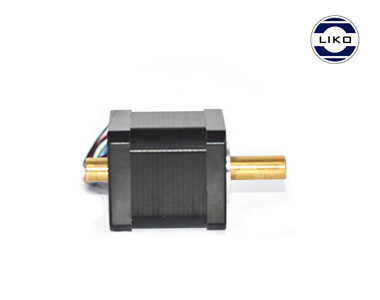

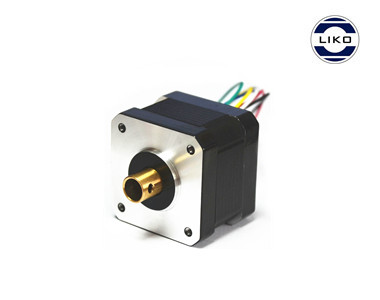

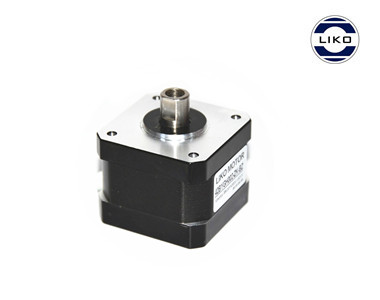

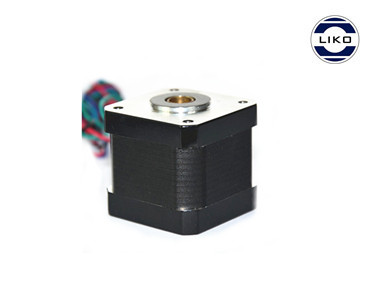

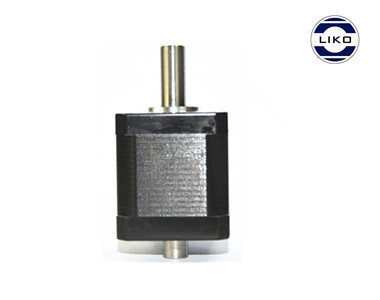

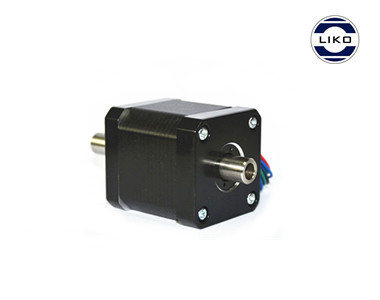

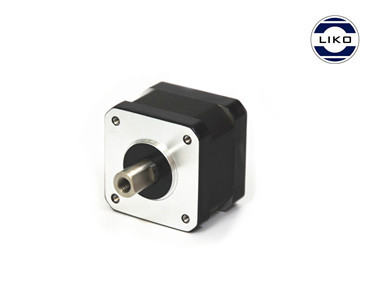

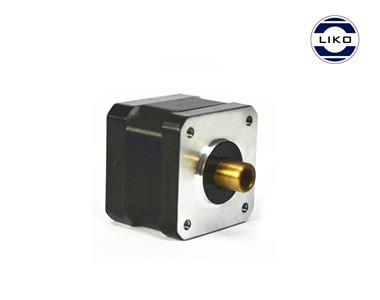

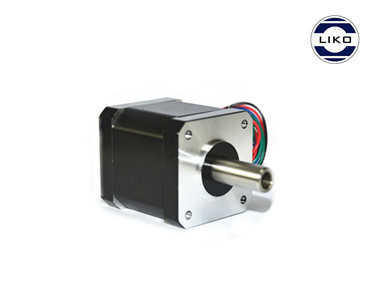

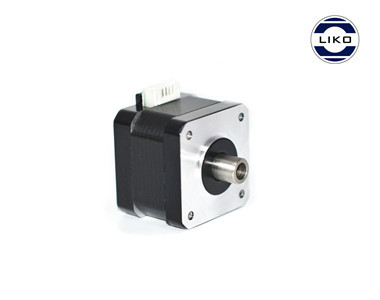

42系列中空轴电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°



技术规格

型号

电压

电流

电阻

电感

  最大静力矩

引线

转子转动惯量

重量

机身长L


V

A

Ω

mH

Oz-in

kg-cm



g-cm²

Kg

mm

42BYGH001-ZK

4

0.95

4.2

4

22

1.58

6

35

0.22

33

42BYGH002-ZK

2.8

1.33

2.1

4.2

30

2.2

4

35

0.22

33

42BYGH003-ZK

6

0.8

7.5

7.5

36

2.59

6

54

0.28

39

42BYGH004-ZK

2.8

1.68

1.65

4

50

3.6

4

54

0.28

39

42BYGH005-ZK

12

0.4

30

38

44

3.17

6

68

0.35

47

42BYGH006-ZK

2.8

1.68

1.65

4.1

62

4.4

4

68

0.35

47

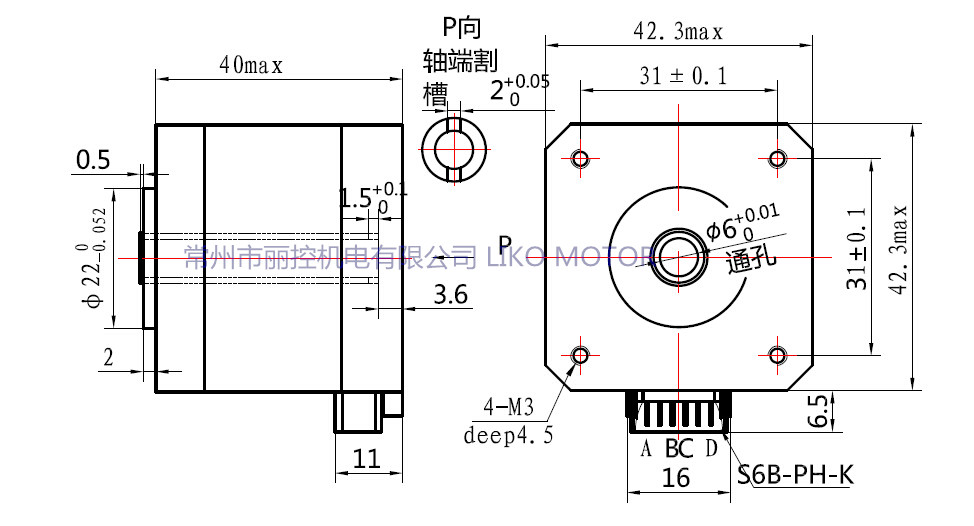

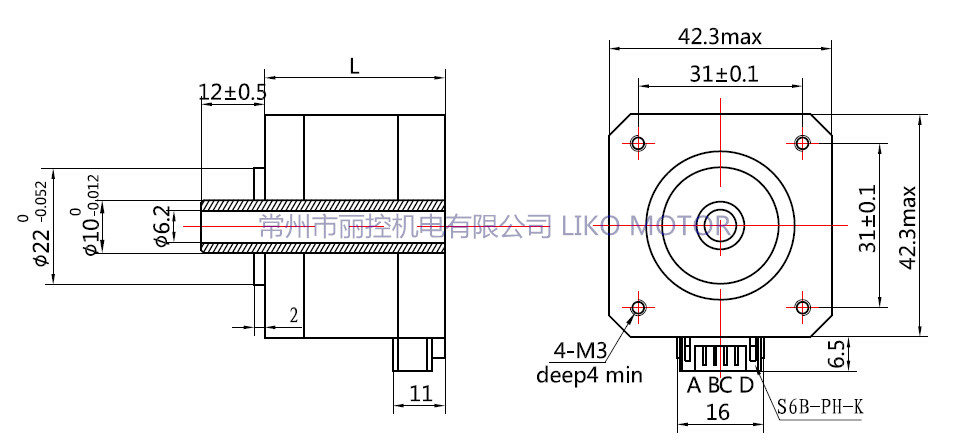

机械尺寸









*电机参数以及电机出轴长度,出轴材料,出轴样式可根据客户要求定制。

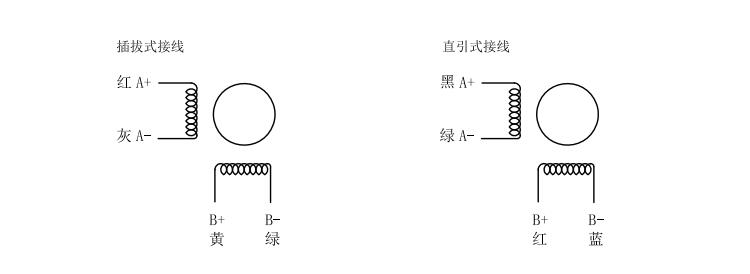

 接线方式
