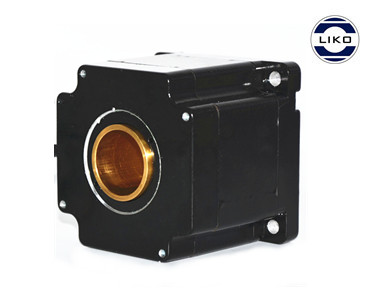

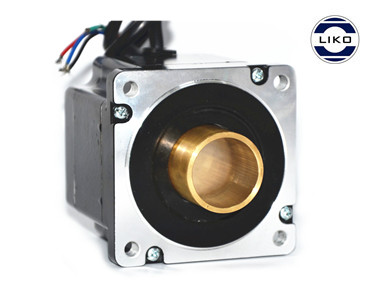

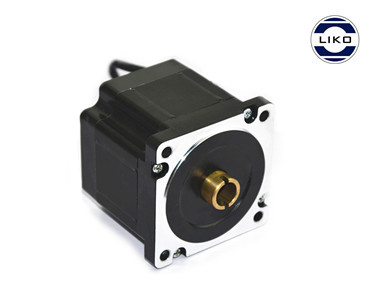

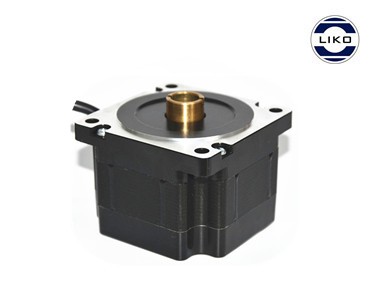

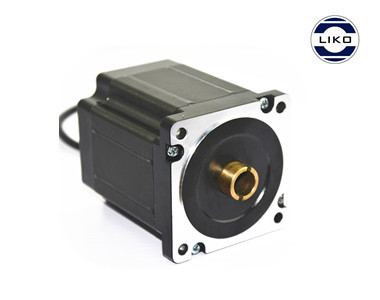

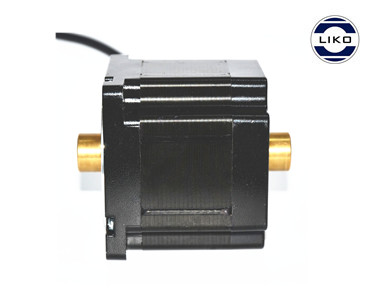

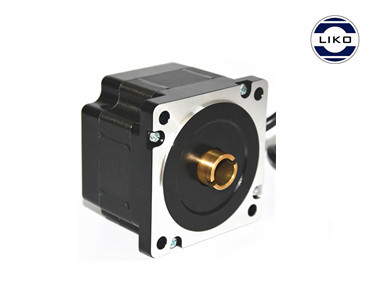

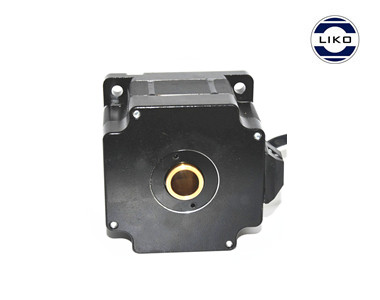

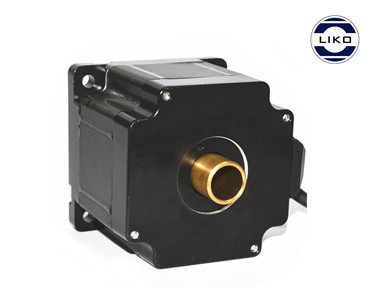

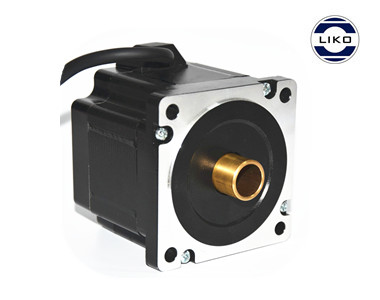

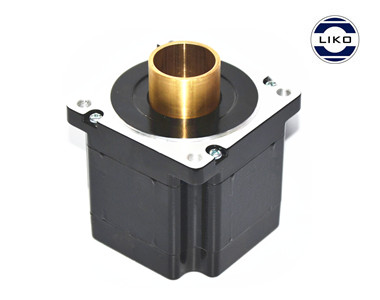

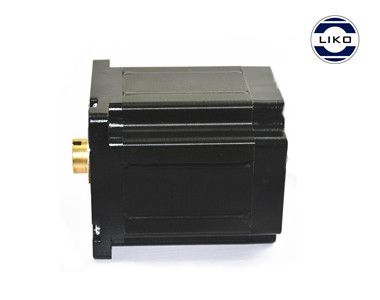

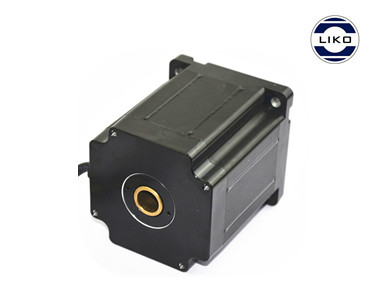

86系列中空轴电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°

技术规格

型号

保持力矩

电流

电阻

基本步距角

转动惯量

重量

机身长


N.m

A

Ω

°

g.cm²

kg

mm

86BYGH001-ZK

2.8

3

1.1

1.8 °

1000

1.7

60

86BYGH002-ZK

2.8

4.5

0.5

1.8 °

1000

1.7

60

86BYGH003-ZK

2.8

6

0.3

1.8 °

1000

1.7

60

86BYGH004-ZK

4.4

3

1.5

1.8 °

1600

2.4

76

86BYGH005-ZK

4.4

4.5

0.65

1.8 °

1600

2.4

76

86BYGH006-ZK

4.4

6

0.4

1.8 °

1600

2.4

76

86BYGH007-ZK

5.0

3

1.6

1.8°

1700

2.6

98

86BYGH008-ZK

5.0

4.5

1.3

1.8°

1700

2.6

98

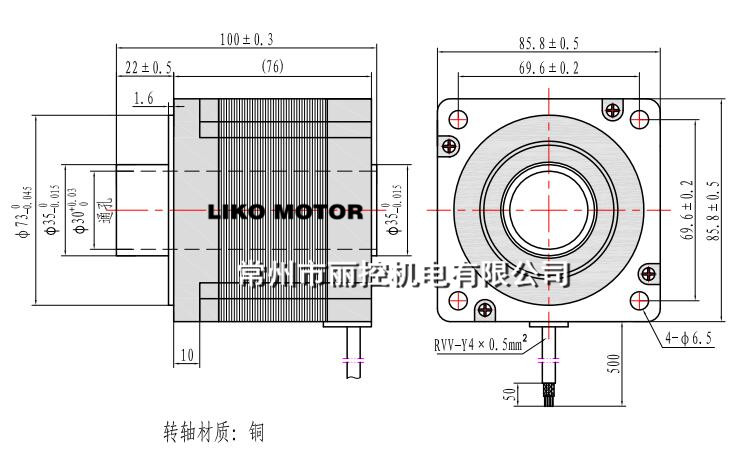

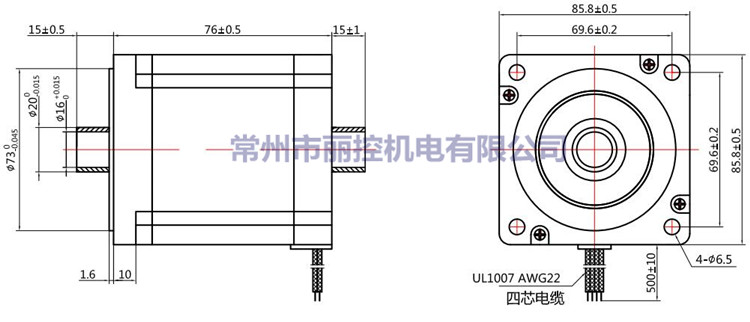

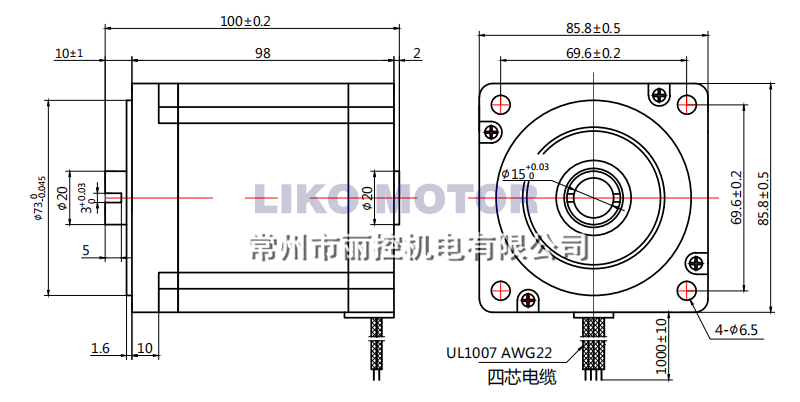

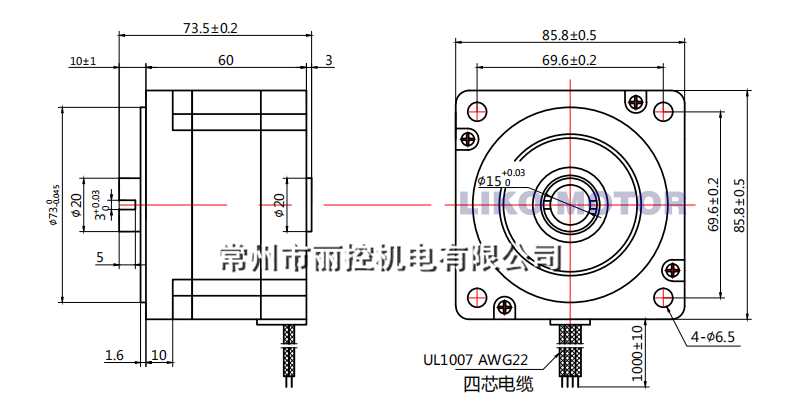

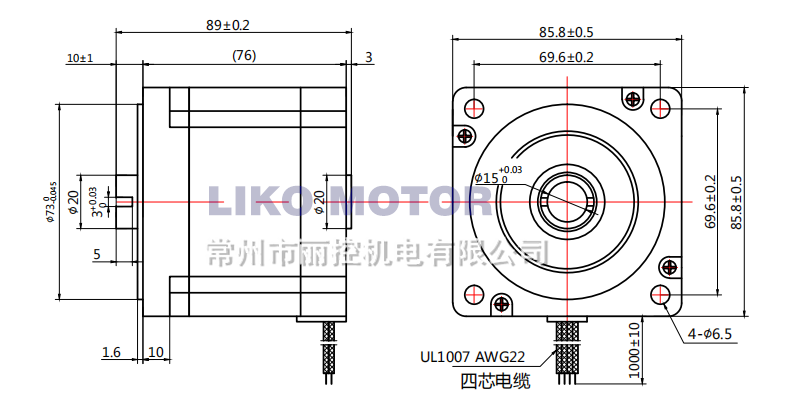

机械尺寸





 *电机参数以及出轴样式可根据客户要求定制

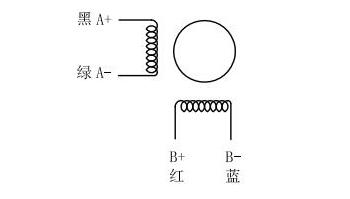

 接线方式
