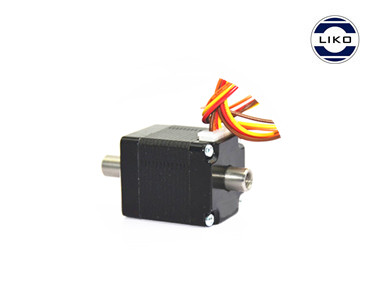

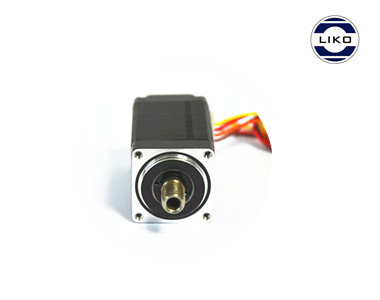

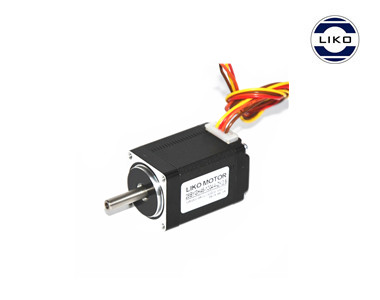

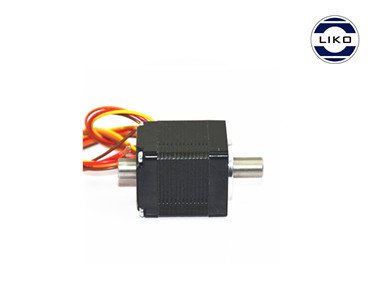

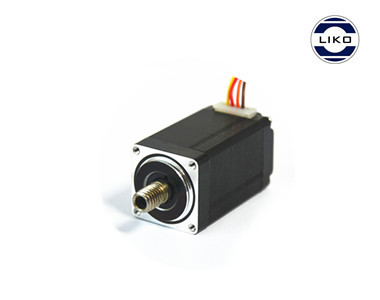

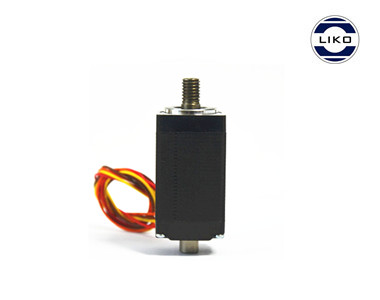

28系列中空轴电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°



技术规格

型 号

电压

电流

电阻

电感

   最大静力矩

引线

转子转动惯量

重量

机身长(L)

单轴或双轴

V

A

Ω

mH

kg-cm



g-cm²

Kg

mm

28BYGH34-0754B-ZK4.2

3.36

0.8

4.5

2.7

0.67

4

9

0.12

34

28BYGH45-1004A-ZK4.2

2.5

1.0

2.5

1

1.0

4

15

0.16

45

28BYGH51-0954B-ZK4.2

6.2

0.67

9.2

5.7

1.2

4

18

0.2

51

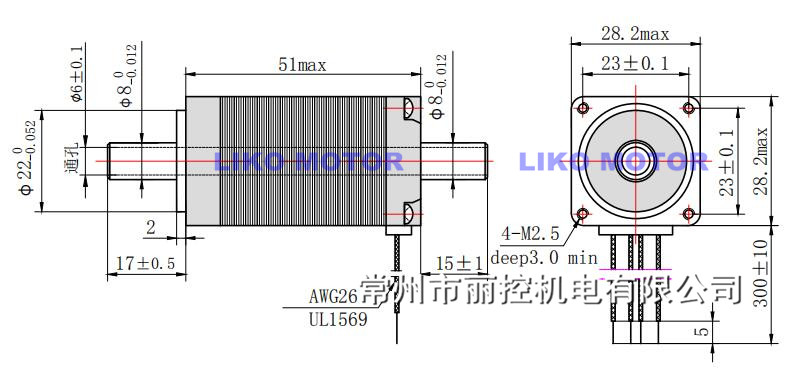

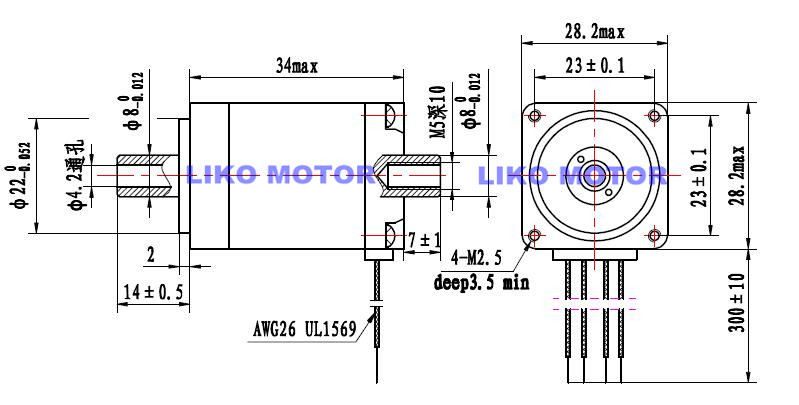

机械尺寸

以下尺寸图为常规样机,仅供参考,可根据客户要求定制



大孔径6mm定制



*电机参数以及出轴样式可根据客户要求定制

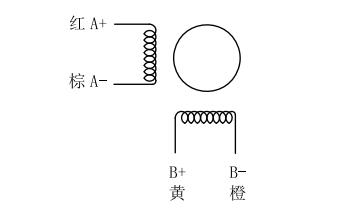

  接线方式
