57系列滚珠丝杆电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°


技术规格

型号

保持力矩

电流

电阻

步距角

转动惯量

重量

机身长


(100为丝杆长度,可定制)

Nm

A

Ω


G.cm²

kg

mm

57BYGH245-2004A-GZ100S

0.7

2

1.63

1.8 °

155

0.55

45

57BYGH255-3004A-GZ100S

1

3

0.7

1.8 °

200

0.7

55

57BYGH280-2004A-GZ100S

2

2

2.5

1.8 °

480

1.15

76

57BYGH280-3004A-GZ100S

2

3

1

1.8 °

480

1.15

76

57BYGH280-4004A-GZ100S

2

4

0.65

1.8 °

480

1.15

76

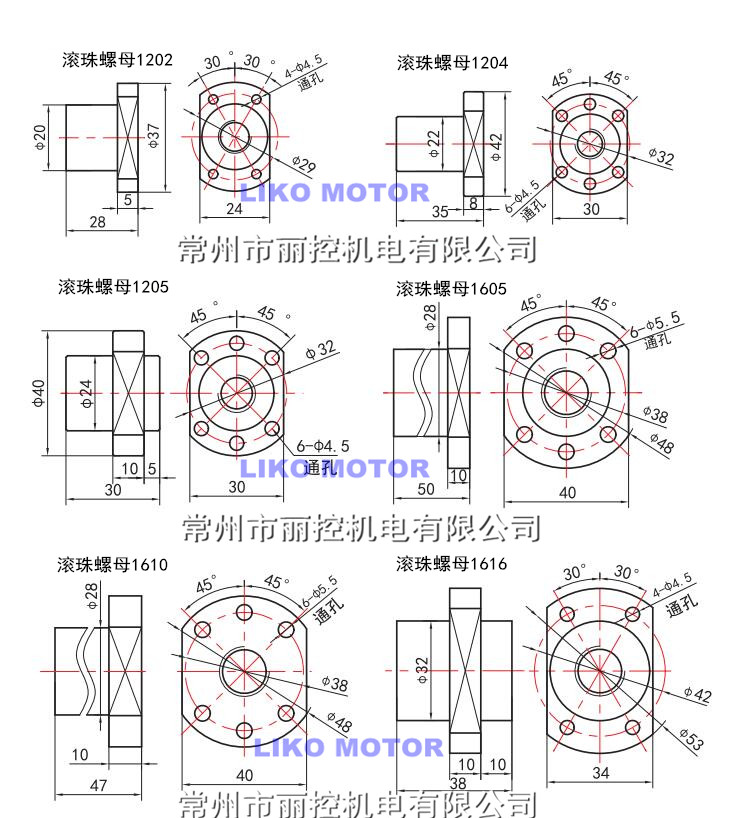

滚珠丝杆规格

滚珠丝杆代码

直径mm

导程mm

步长mm

G1202

12

2

0.01

G1204

12

4

0.02

G1205

12

5

0.025

G1605

16

5

0.025

G1610

16

10

0.05

G1616

16

16

0.08



备注:电机如有需求,可加装编码器。

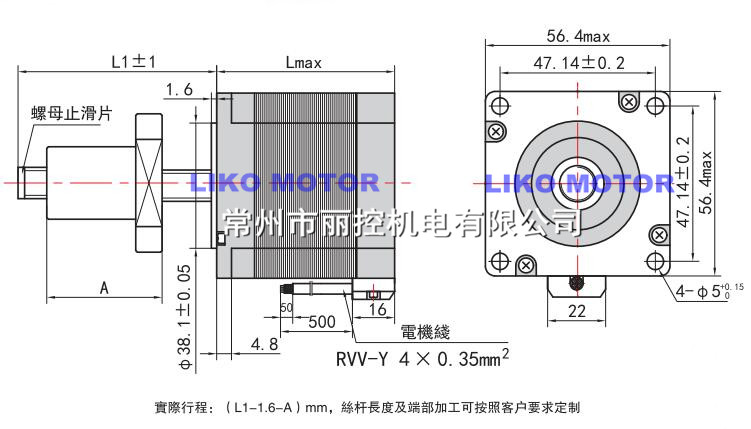

机械尺寸

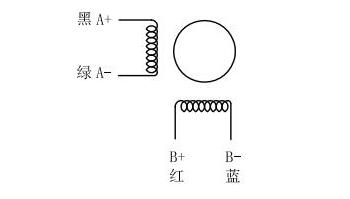

接线方式
