项目 |
规格 |
|
步距角精度 |
±5% |
|
电阻精度 |
±10% |
|
电感精度 |
±20% |
|
温升 |
80℃Max. |
|
环境温度 |
-10℃-+50℃ |
|
绝缘电阻 |
100MΩMin.500 VDC |
|
介电强度 |
500VAC |
|
转轴径向跳动 |
0.06Max.(450 g-load) |
|
转轴轴向跳动 |
0.08Max.(450 g-load) |
|
绝缘等级 |
Class B 130° |
技术规格
|
型号 |
保持力矩 |
电流 |
电阻 |
电压 |
电感 |
转动惯量 |
重量 |
机身长 |
|
|
N.m |
A |
Ω |
V |
mH |
g.cm² |
kg |
mm |
|
57BH001-1000 |
1.5 |
2.0 |
1.1 |
2.2 |
3.6 |
260 |
0.65 |
54 |
|
57BH002-1000 |
1.5 |
3.0 |
0.9 |
2.7 |
1.2 |
260 |
0.65 |
54 |
|
57BH003-1000 |
2.2 |
1.0 |
4.3 |
10 |
44 |
520 |
1.3 |
80 |
|
57BH004-1000 |
2.2 |
4 |
0.5 |
2 |
2 |
520 |
1.5 |
80 |
|
57BH005-1000 |
3.0 |
3 |
2.4 |
7.2 |
10 |
670 |
1.8 |
101 |
|
57BH006-1000 |
3.0 |
4 |
0.8 |
3.2 |
2.5 |
670 |
1.8 |
101 |
|
57BH007-1000 |
3.2 |
3.5 |
0.7 |
9.5 |
3 |
800 |
1.8 |
112 |

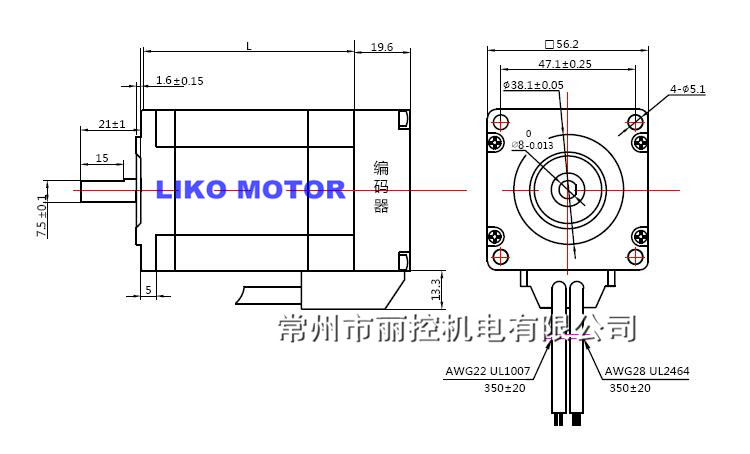

机械尺寸
编码器接线方式
|
颜色 |
红 |
黑 |
绿 |
黄 |
白 |
蓝 |
|
信号 |
5V |
GND |
A+ |
A- |
B+ |
B- |

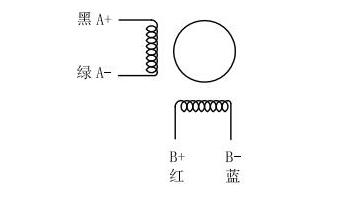

电机接线方式
