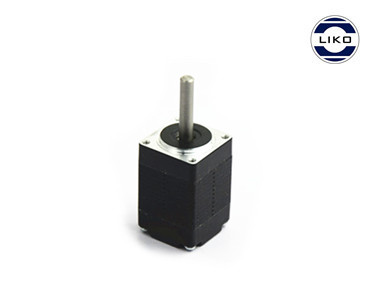

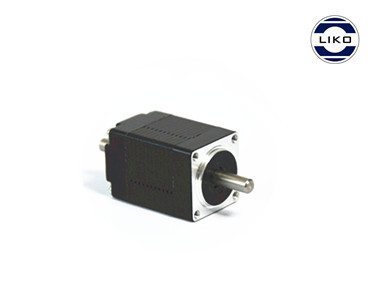

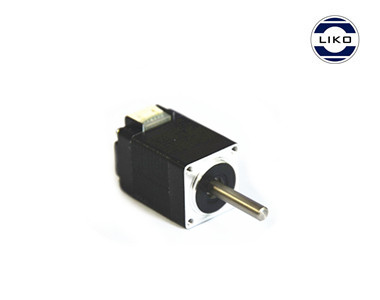

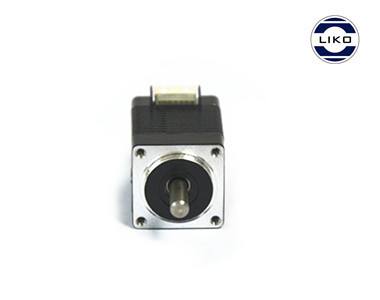

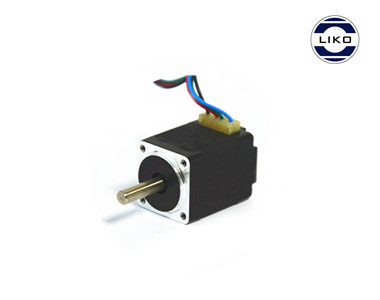

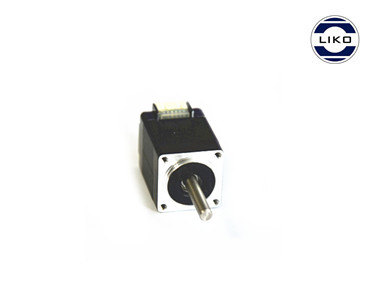

20系列两相步进电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°

技术规格

型 号

电压

电流

电阻

电感

   最大静力矩

引线

转子转动惯量

重量

机身长(L)

单出轴

双出轴

V

A

Ω

mH

Oz-in

kg-cm



g-cm²

Kg

mm

20BYGH28-0204A

20BYGH28-0204B

4.8

0.2

24

8

2.2

0.16

4

1.8

0.05

28

20BYGH30-0604A

20BYGH30-0604B

3.9

0.6

6.5

1.7

2.5

0.18

4

2

0.06

30

20BYGH33-0604A

20BYGH33-0604B

3.9

0.6

6.5

2.2

2.8

0.2

4

2

0.07

33

20BYGH38-0604A

20BYGH38-0604B

10

0.6

10

5.5

5.6

0.4

4

3.5

0.08

38

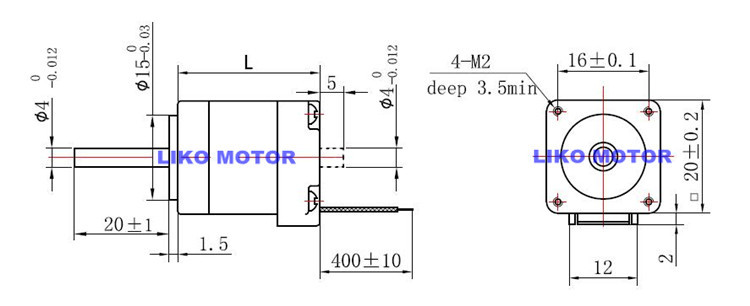

  机械尺寸



 *电机参数以及出轴样式可根据客户要求定制

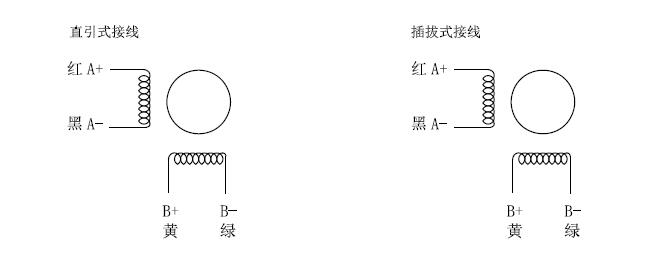

接线方式
