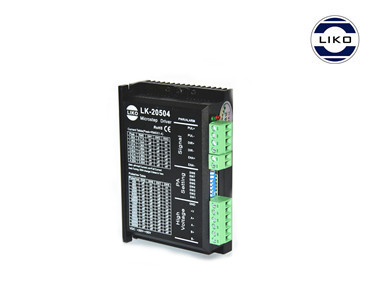

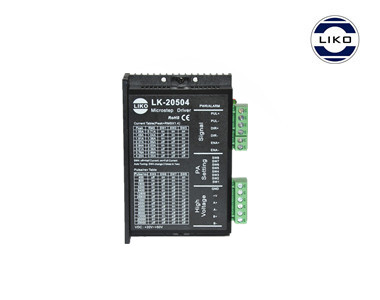

两相驱动器LK-20504

LK-20504数字式步进电机驱动器,采用最新32位DSP技术,能够满足大多数场合的应用需要。由于采用内置微细分技术,即使在低细分的条件下,也能够达到高细分的效果,低中高速运行都很平稳,噪音超小。驱动器内部集成了参数自动整定功能,能够针对不同电机自动生成最优运行参数,最大限度发挥电机的性能。

主要应用领域 :适合各种中小型自动化设备和仪器,例如:打标机、雕刻机、切割机、激光照排、医疗、绘图仪、数控机床、自动装配设备等。在用户期望小噪声、高平稳性、高精度的设备中应用效果特佳









特点

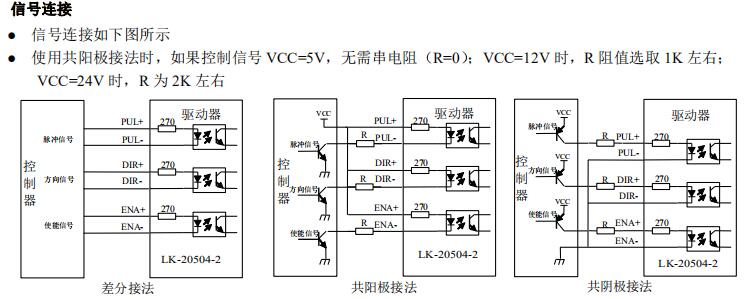

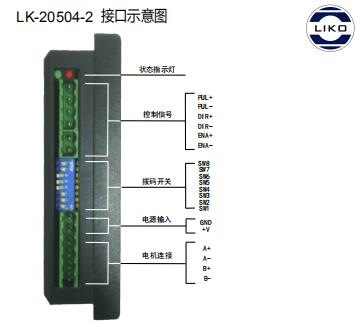

信号接口

PUL+和 PUL-为控制脉冲信号正端和负端;DIR+和DIR-为方向信号正端和负端;ENA+和 ENA-为使能信号的正端和负端。(可接5-24v

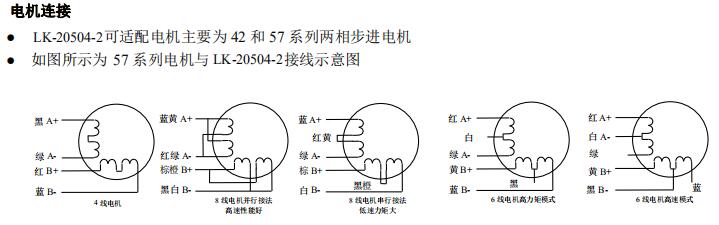

电机接口

A+和 A-接步进电机A相绕组的正负端;B+和B-接步进电机B相绕组的正负端。当A、B两相绕组调换时,可使电机方向反向。

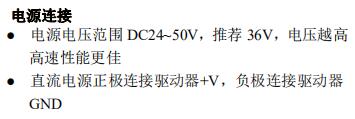

电源接口

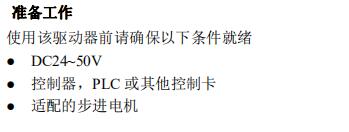

采用直流电源供电,工作电压范围建议为20-50VDC,电源功率大于100W。

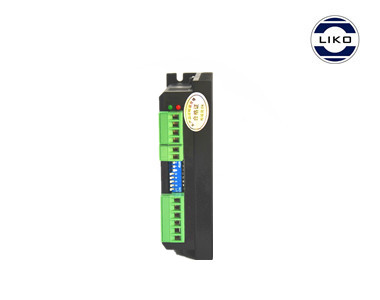

指示灯

驱动器有红绿两个指示灯。其中绿灯为电源指示灯,当驱动器上电后绿灯常亮;红灯为故障指示灯,当出现过压、过流故障时,故障灯常亮。故障清除后,红灯灭。当驱动器出现故障时,只有重新上电和重新使能才能清除故障。

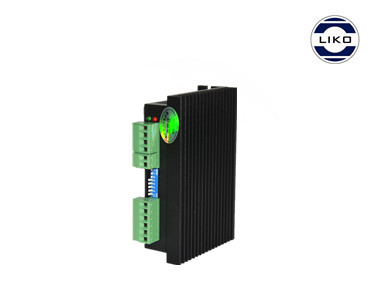

安装说明

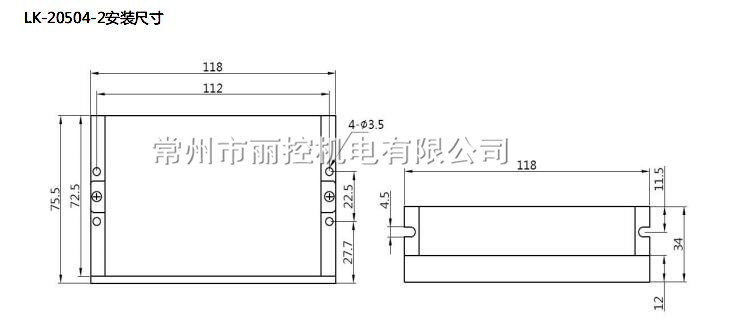

驱动器的外形尺寸为:118×75.5×34mm,安装孔距为112mmmm。既可以卧式和立式安装,建议采用立式安装。安装时,应使其紧贴在金属机柜上以利于散热。

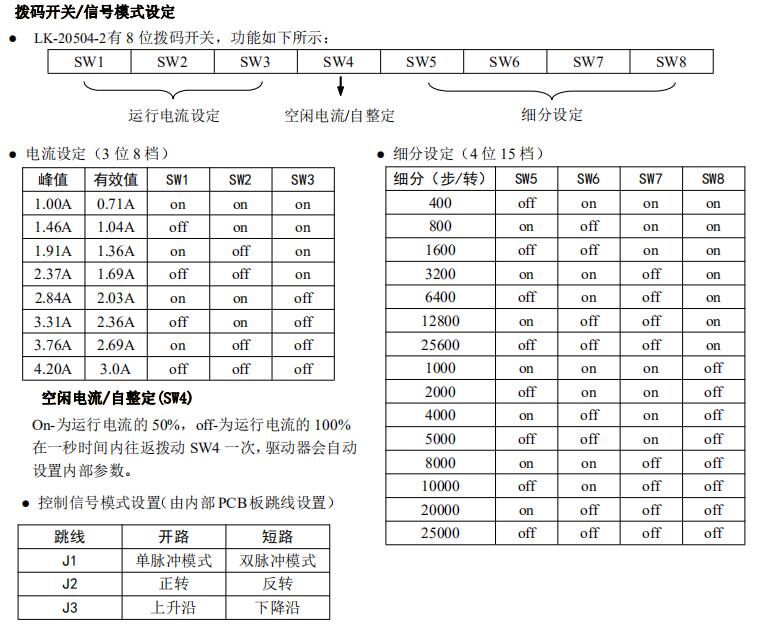

细分数和电流选择

细分数由开关SW1、SW2、SW3选择。 电流值由SW5、SW6、SW7、SW8选择




驱动器接线


尺寸安装


*推荐采用侧面安装,散热效果佳
