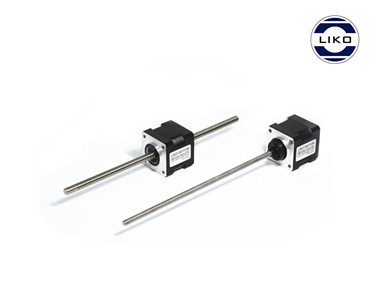

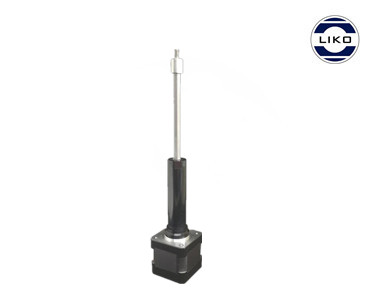

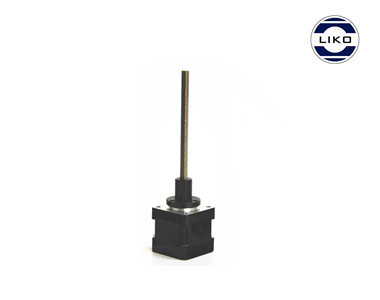

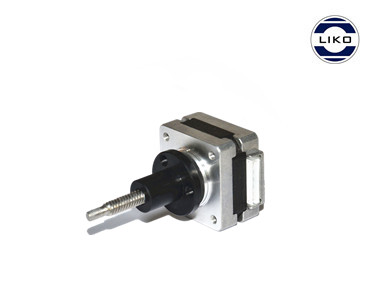

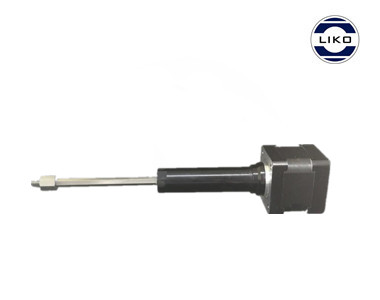

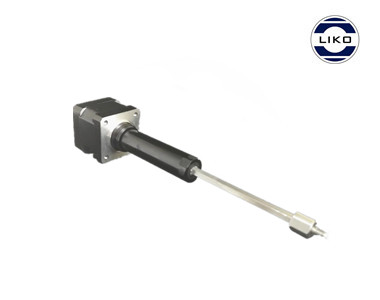

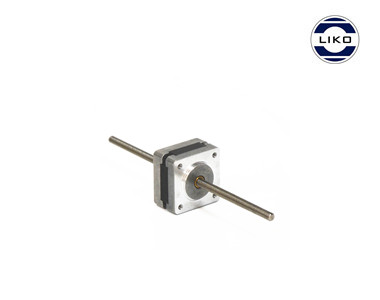

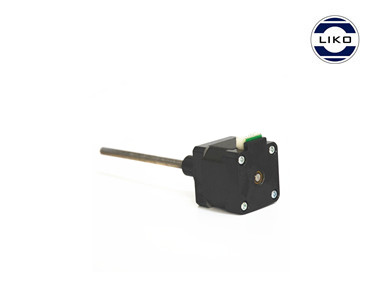

35系列直线步进电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°


技术规格

型 号

电压

电流

电阻

电感

保持力矩

转动惯量

重量

机身长

外部驱动式、贯通式

(100为丝杆长度,可定制)

V

A

Ω

mH

Kg.cm

g.cm²

Kg

mm

35BYGH20-0404A-100S/GT100

9.2

0.4

23

16

0.7

10

0.1

20

35BYGH26-0404A-100S/GT100

8

0.4

20

20

1

12

0.12

26

35BYGH26-1504A-100S/GT100

2.4

1.5

1.6

1.8

1

12

0.15

26

35BYGH34-0404A-100S/GT100

9.6

0.4

24

28

1.3

14

0.18

34

35BYGH34-1254A-100S/GT100

2.3

1.25

1.86

1.8

1.3

14

0.18

34

丝杆直径(mm)

导程(mm)

步长(mm)


丝杆直径(mm)

导程(mm)

步长(mm)

8

8

0.04


6.35

2

0.01

5

2

0.01

6.5

3

0.015

5.56

4.8768

0.024

8

4

0.02

8

2

0.01

8

20

0.1


机械尺寸

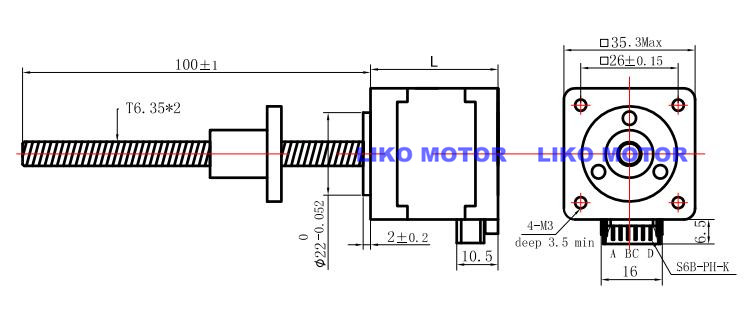

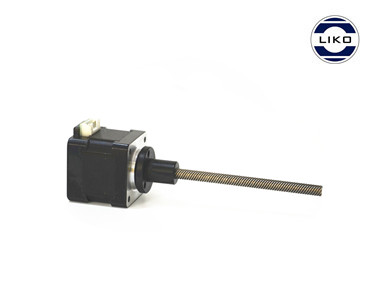

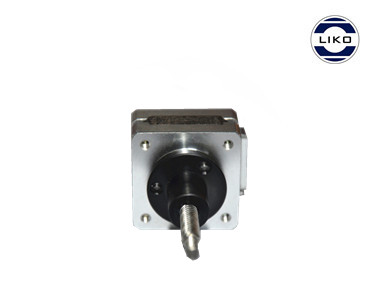

外部驱动式

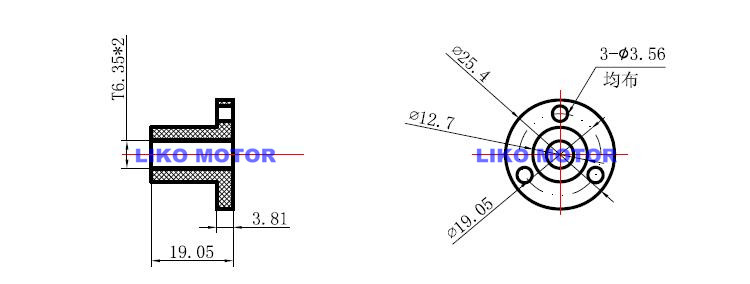

 螺母材质:POM




 *电机参数以及丝杆长度、直径导程规格、螺母均可按要求定制

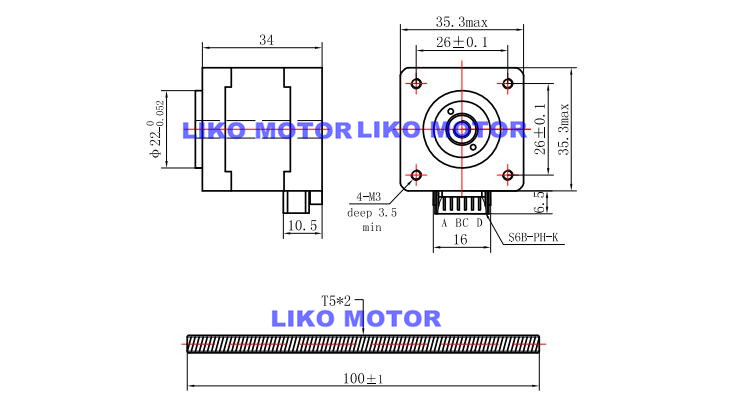

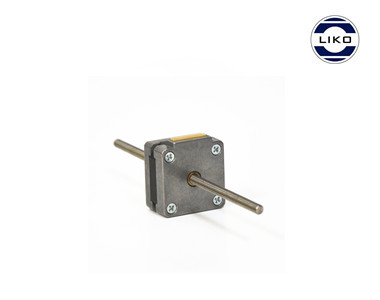

贯通式



 *电机参数以及丝杆长度、直径导程规格均可按要求定制



接线方式
