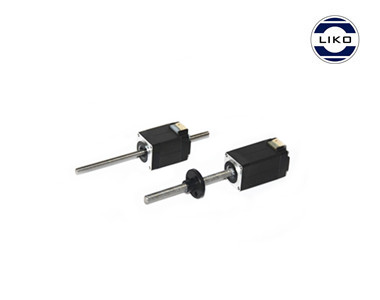

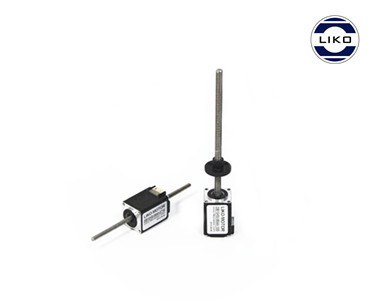

20系列直线步进电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°

技术规格

型 号

电压

电流

电阻

电感

保持力矩

转动惯量

重量

机身长(L)

外部驱动式/贯通式

(100为丝杆长度,可定制)

V

A

Ω

mH

kg.cm

g.cm²

Kg

mm

20BYGH30-0604A-100S/GT100

3.9

0.6

6.5

1.7

0.18

2

0.06

30

20BYGH33-0604B-100S/GT100

3.9

0.6

6.5

2.2

0.2

2

0.07

33

20BYGH38-0604B-100S/GT100

10

0.6

10

5.5

0.4

3.5

0.08

38

丝杆直径(mm)

导程(mm)

步长(mm)



丝杆直径(mm)

导程(mm)

步长(mm)

5

2

0.01


5

4

0.02

4.76

0.635

0.003175

5

5.08

0.0254

3.5

0.61

0.003

5

8

0.04

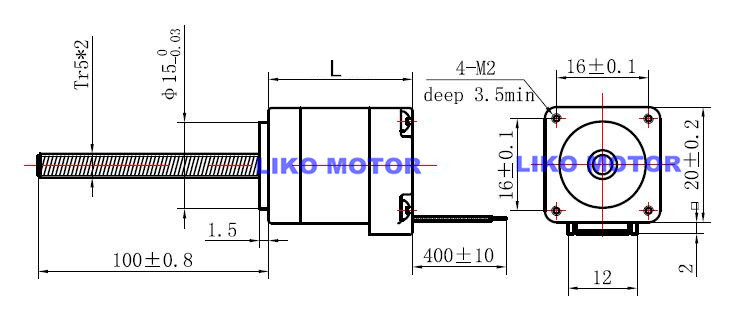

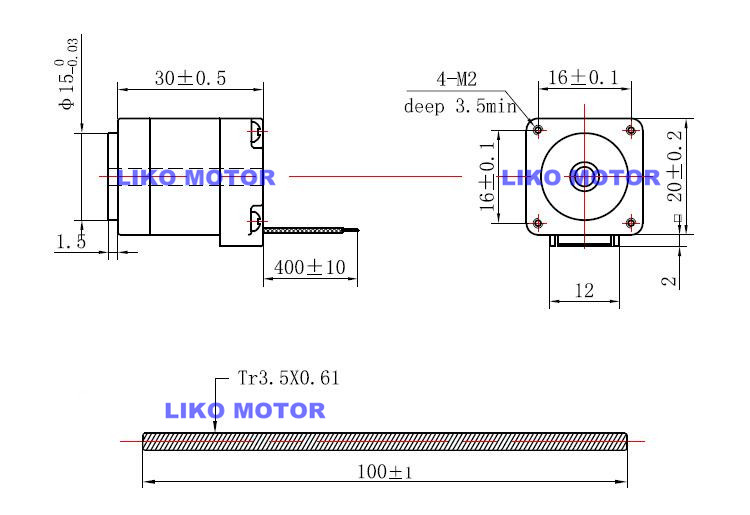

机械尺寸

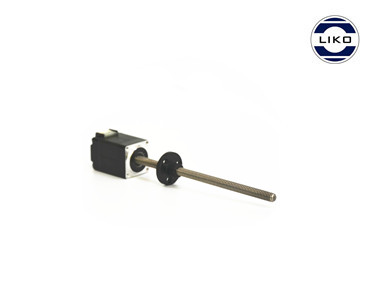

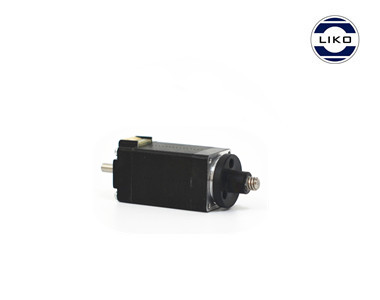

外部驱动式

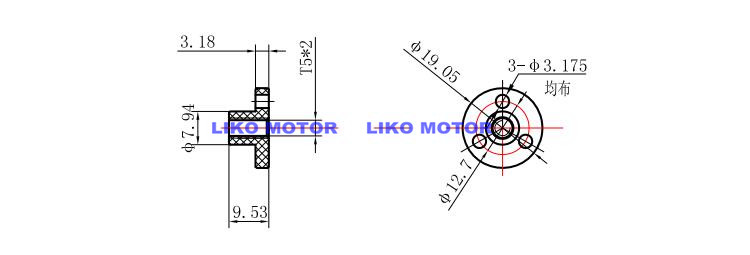

            螺母材质:POM

 *电机参数以及丝杆长度、直径导程规格、螺母均可按要求定制

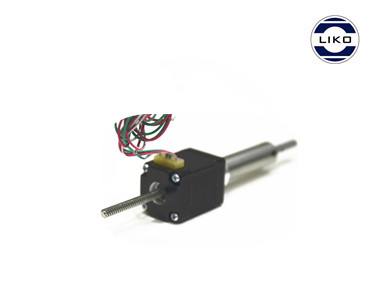

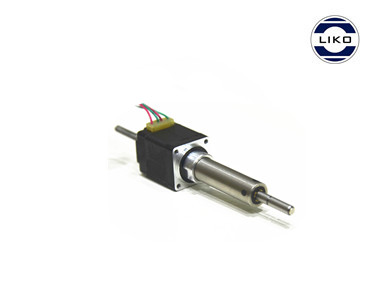

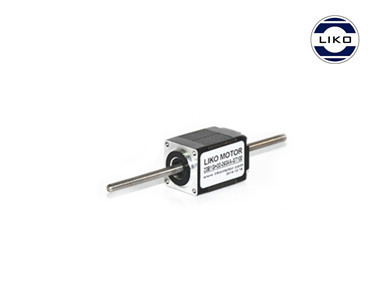

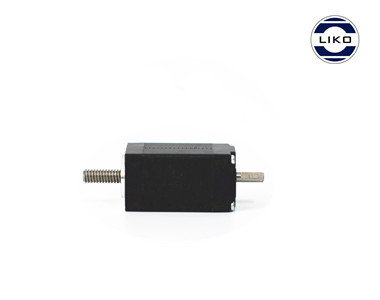

贯通式



 *电机参数以及丝杆长度、直径导程规格均可按要求定制

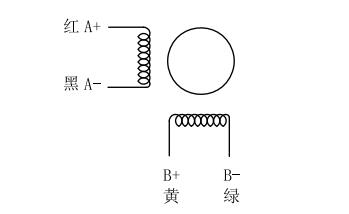

接线方式
