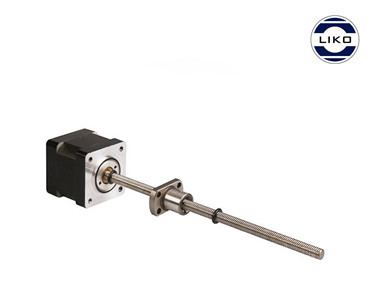

35系列滚珠丝杆电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°

技术规格

型 号

电压

电流

电阻

电感

保持力矩

转动惯量

重量

机身长

(100为丝杆长度,可定制)

V

A

Ω

mH

Kg.cm

g.cm²

Kg

mm

35BYGH26-0404A-GZ100S

8

0.4

20

20

1

12

0.12

26

35BYGH26-1504A-GZ100S

2.4

1.5

1.6

1.8

1

12

0.15

26

35BYGH34-0404A-GZ100S

9.6

0.4

24

28

1.3

14

0.18

34

35BYGH34-1254A-100S/GT100

2.3

1.25

1.86

1.8

1.3

14

0.18

34

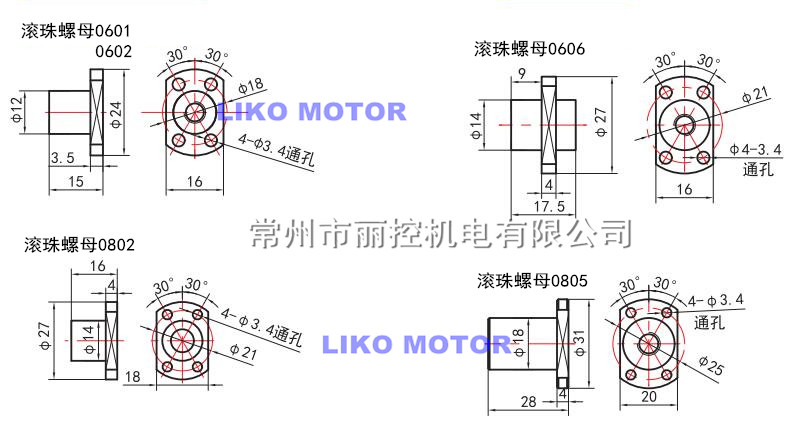

滚珠丝杆规格

滚珠丝杆代码

直径mm

导程mm

步长mm

G0601

6

1

0.005

G0602

6

2

0.01

G0606

6

6

0.03

G0802

8

2

0.01

G0805

8

5

0.025



备注:电机如有需求,可加装编码器。

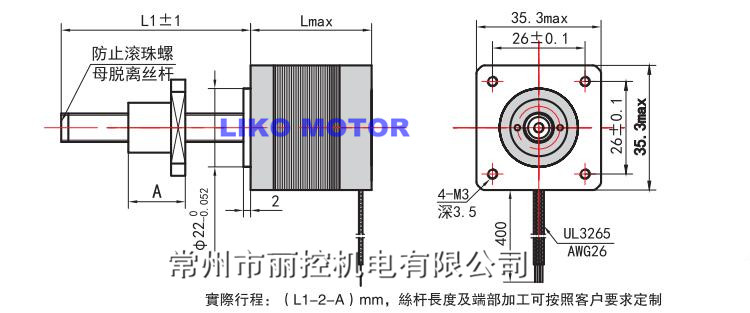

机械尺寸

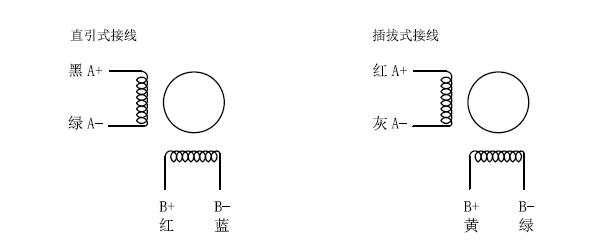

接线方式
