项目 |
规格 |
|
步距角精度 |
±5% |
|
电阻精度 |
±10% |
|
电感精度 |
±20% |
|
温升 |
80℃Max. |
|
环境温度 |
-10℃-+50℃ |
|
绝缘电阻 |
100MΩMin.500 VDC |
|
介电强度 |
500VAC |
|
转轴径向跳动 |
0.06Max.(450 g-load) |
|
转轴轴向跳动 |
0.08Max.(450 g-load) |
|
绝缘等级 |
Class B 130° |
技术规格
|
型 号 |
电压 |
电流 |
电阻 |
电感 |
保持力矩 |
转动惯量 |
重量 |
机身长(L) |
|
(100为丝杆长度，可定制） |
V |
A |
Ω |
mH |
kg.cm |
g.cm² |
Kg |
mm |
|
20BYGH30-0604A-GZ100S |
3.9 |
0.6 |
6.5 |
1.7 |
0.18 |
2 |
0.06 |
30 |
|
20BYGH38-0604B-GZ100S |
10 |
0.6 |
10 |
5.5 |
0.4 |
3.5 |
0.08 |
38 |

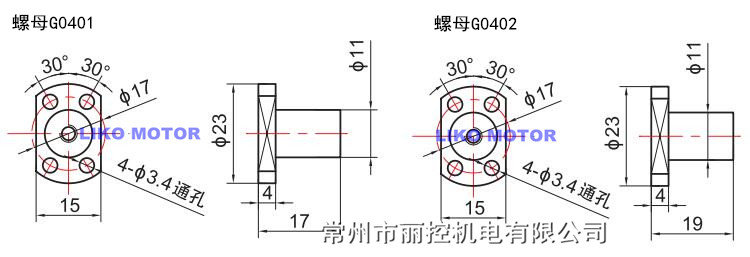

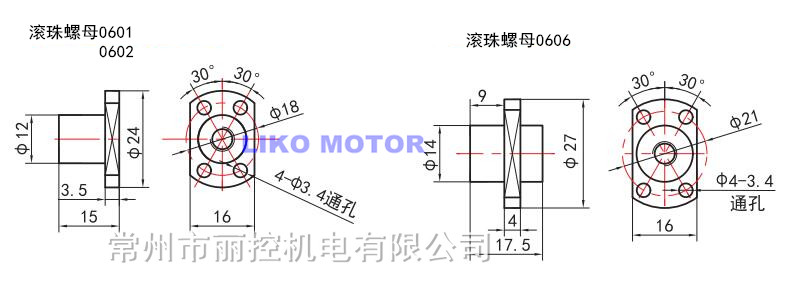

滚珠丝杆规格
|
滚珠丝杆代码 |
直径mm |
导程mm |
步长mm |
|
G0401 |
4 |
1 |
0.005 |
|
G0402 |
4 |
2 |
0.01 |
|
G0601 |
6 |
1 |
0.005 |
|
G0602 |
6 |
2 |
0.01 |
|
G0606 |
6 |
6 |
0.03 |
备注：电机如有需求，可加装编码器

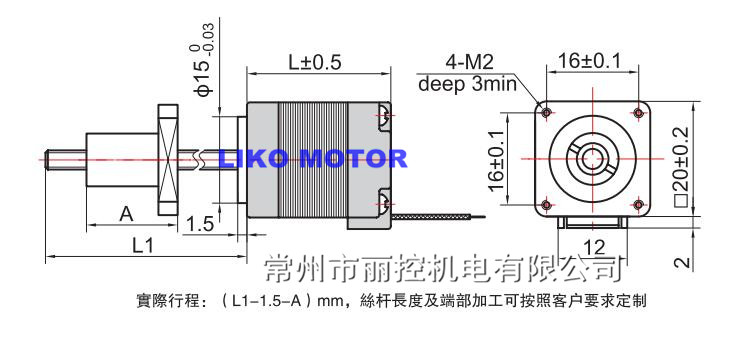

机械尺寸

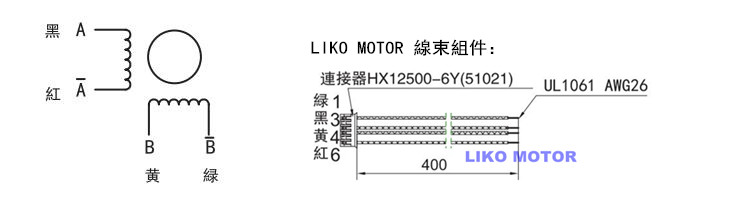

接线方式
