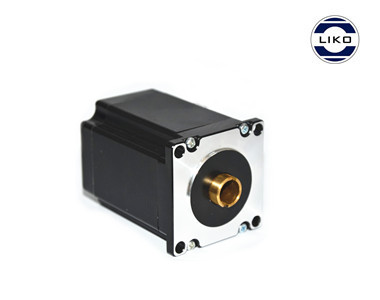

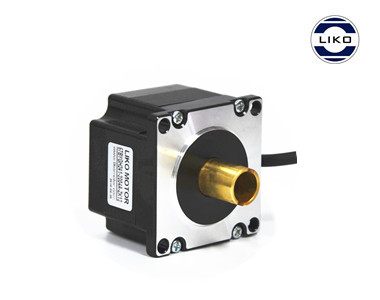

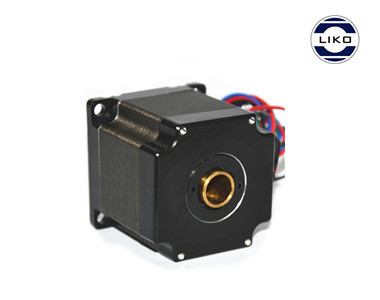

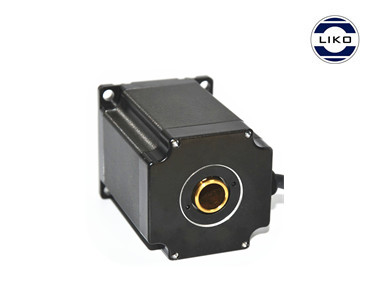

57系列中空轴电机

项目

规格

步距角精度

±5%

电阻精度

±10%

电感精度

±20%

温升

80℃Max.

环境温度

-10℃-+50℃

绝缘电阻

100MΩMin.500 VDC

介电强度

500VAC

转轴径向跳动

0.06Max.(450 g-load)

转轴轴向跳动

0.08Max.(450 g-load)

绝缘等级

Class B 130°

技术规格

型号

保持力矩

电流

电阻

基本步距角

转动惯量

重量

机身长


Nm

A

Ω

°

gfcm²

kg

mm

57BYGH001-ZK

0.65

2

1.3

1.8 °

120

0.5

46

57BYGH002-ZK

0.65

3

0.58

1.8 °

120

0.5

46

57BYGH003-ZK

1

2

1.6

1.8 °

200

0.7

55

57BYGH004-ZK

1

3

0.7

1.8 °

200

0.7

55

57BYGH005-ZK

1.2

2

1.8

1.8 °

300

0.85

62

57BYGH006-ZK

1.2

3

0.8

1.8 °

300

0.85

62

57BYGH007-ZK

2

2

2.5

1.8 °

480

1.15

80

57BYGH008-ZK

2

3

1

1.8 °

480

1.15

80

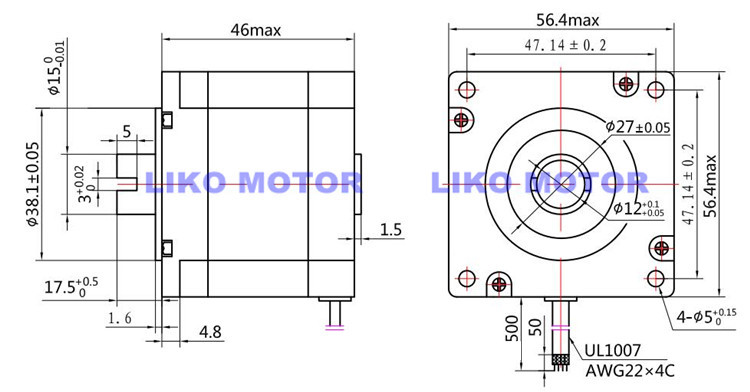

机械尺寸

备注:中空轴电机中空尺寸和出轴长度以及材质均可按客户要求定制,以下尺寸可供参考

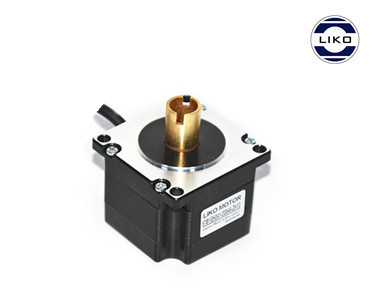

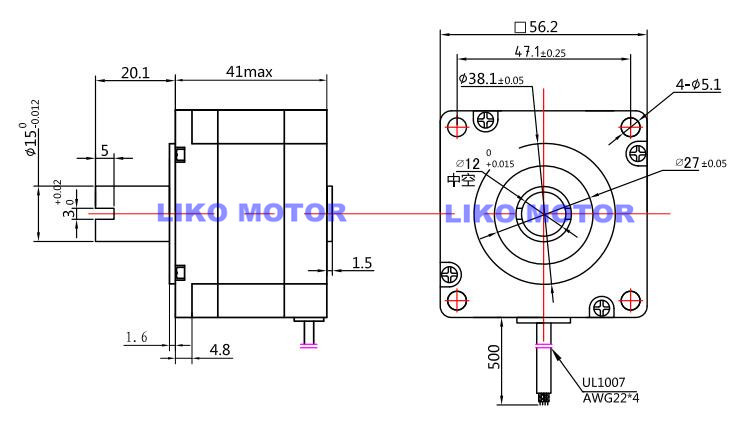

超薄机身41mm,中空12mm(带槽)

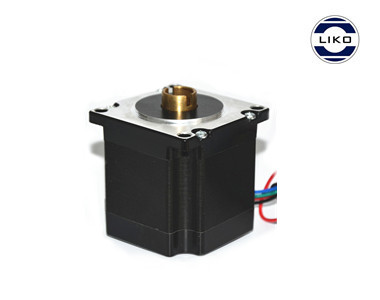

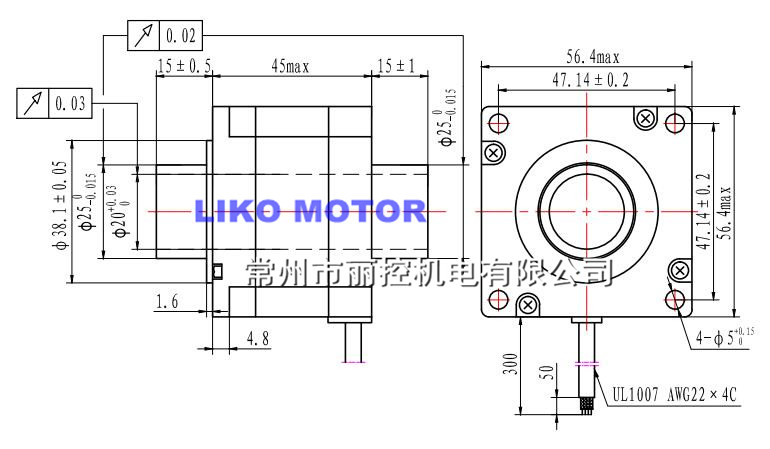

机身46mm,中空12mm(带槽)

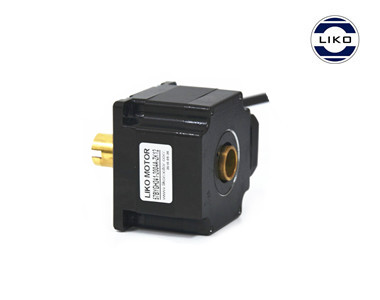

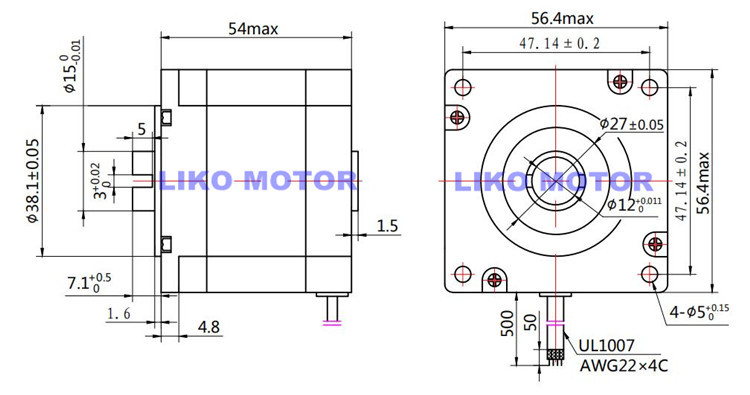

机身55mm,中空12mm(带槽)

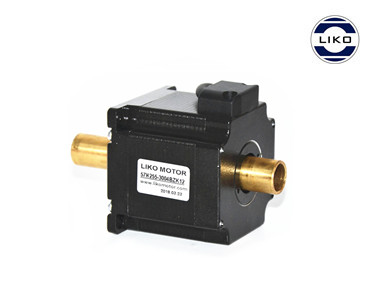

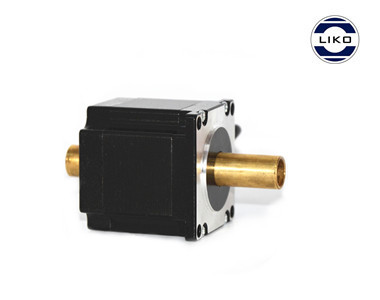

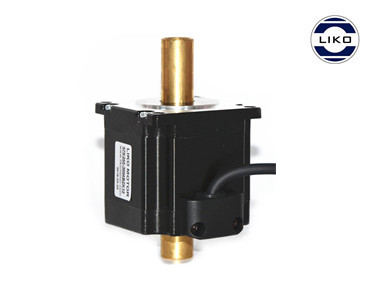

机身55mm, 双出轴中空12mm(光轴)

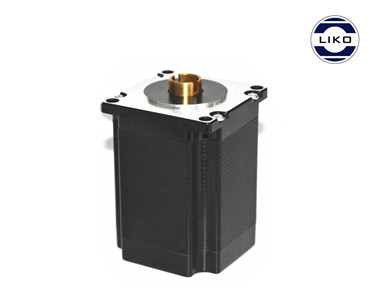

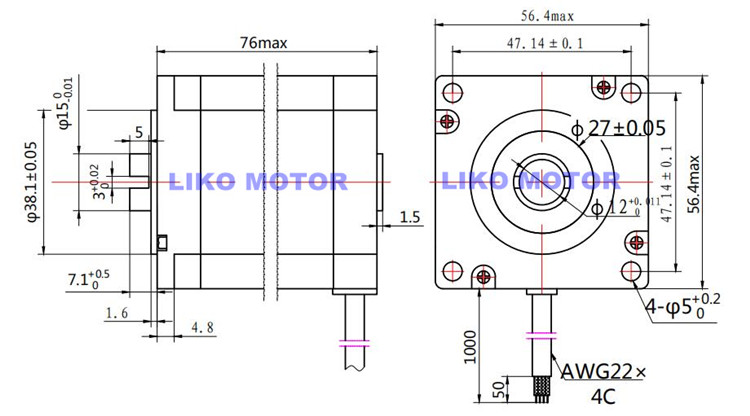

机身76mm, 中空12mm(带槽)

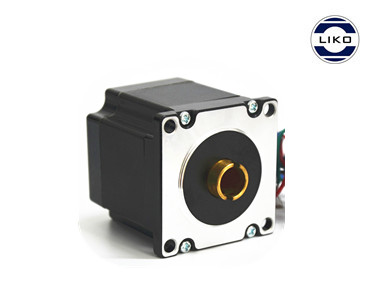

超大孔径20MM



*电机参数以及出轴样式可根据客户要求定制

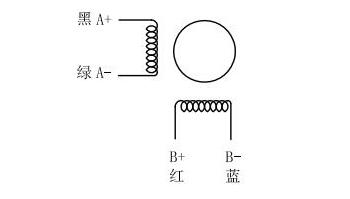

接线方式
